دستهبندی: رله کنترل بار(اضافه جریان)
کد محصول: MC-1000-X _ 4-8A
رنج قابل تنظیم: 4 آمپر الی 8 آمپر
زمان قابل تنظیم در قطع: 0.2 ثانیه الی 30 ثانیه
شرکت سازنده: میکرومکس
کنترل بار 4 تا 8 آمپر (8-4) میکرومکس مدل MC-1000-X
MODEL : MC-1000-X _ 4-8A _ MICRO MAX
برند:میکرومکس
24 ماه گارانتی شرکت میکرومکس
مشخصات
کد محصول
MC-1000-X _ 4-8A
رنج قابل تنظیم
4 آمپر الی 8 آمپر
زمان قابل تنظیم در قطع
0.2 ثانیه الی 30 ثانیه
شرکت سازنده
میکرومکس
نام محصول
رله کنترل بار 4 تا 8 میکرومکس
توضیحات
کنترل بار 4 الی 8 آمپر میکرو مکس مدل MC-1000
برق و صنعت مهدی 02133965200 - 02133922092 - 091217682027
( کنترل بار چیست )
رله کنترل بار یک تجهیز حفاظتی میباشد، که از لوازم و تجهیزات برق صنعتی در برابر اضافه بار (جریان) محافظت میکند. کنترل بار جایگزین خوبی بجای بیمتال در کنترل جریان موتوری میباشد.
( ویژگی کنترل بار )
کنترل بار یا رله اضافه جریان سه فاز برای جلوگیری از سوختن الکتروموتورهای سهفاز در برابر اضافهبار(جریان) بیش از حد مجاز، دوفاز شدن، اتصالی در هر نقطه از مسیر جریان مصرفی (حتی داخل الکتروموتور) ، اختلالات الکتریکی و مکانیکی در الکتروموتور وکابلهای ارتباطی به آن کاربرد دارند.
( شکل ظاهری )

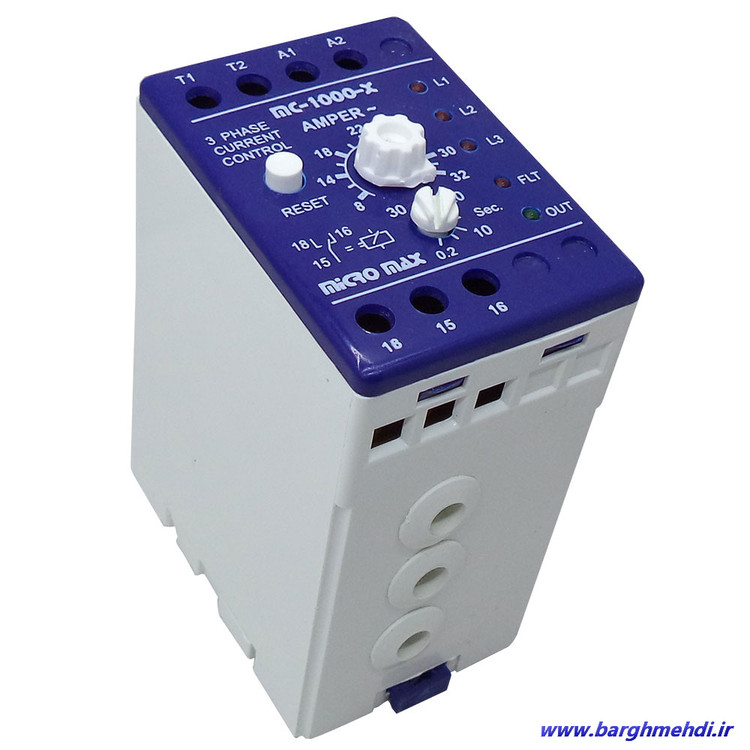

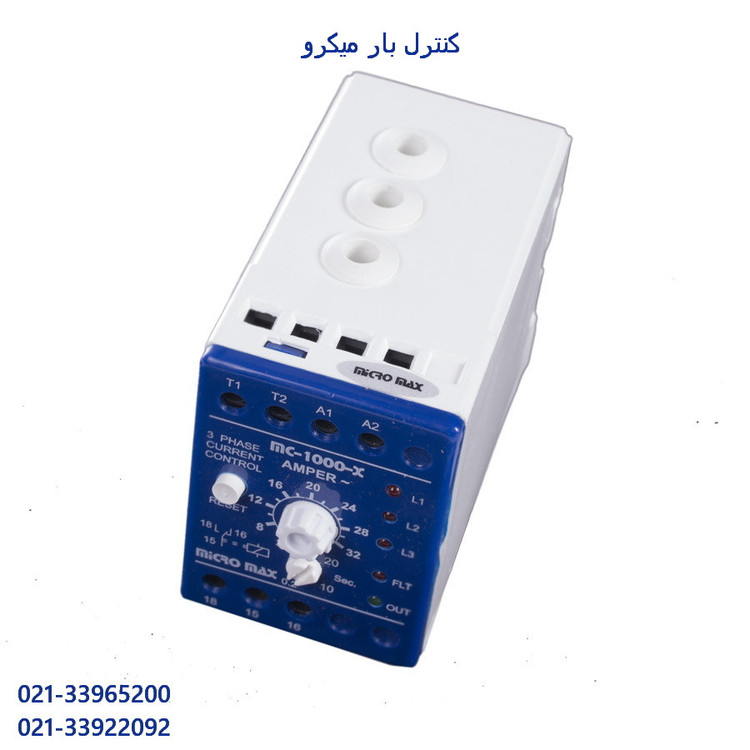

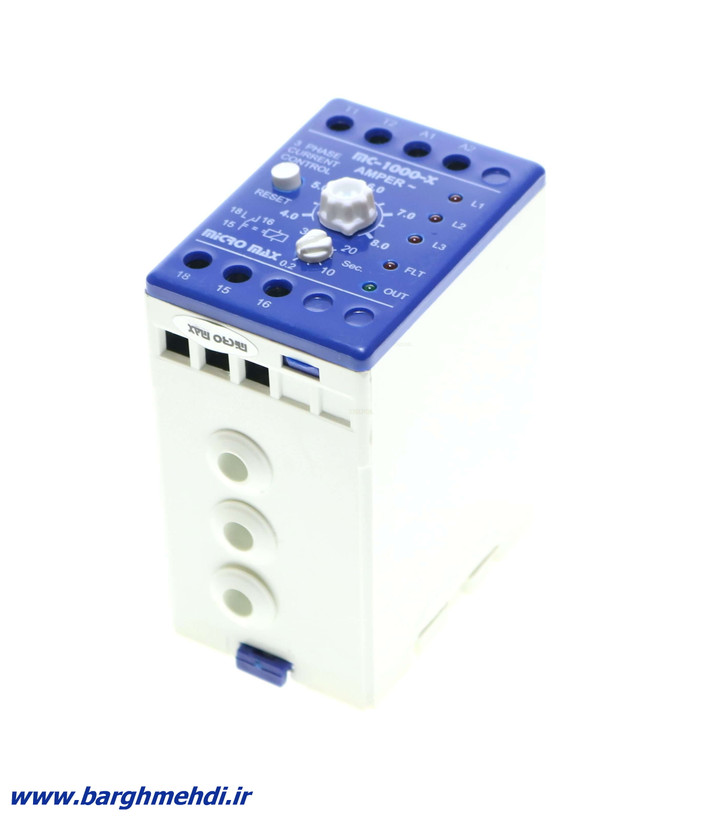

کنترل بار میکرو میکرو مکس از دو قسمت تشکیل شده شده است،
1-بدنه
2-صغحه رویی
بدنه اصلی از جنس پلاستیک فشرده شده با مواد پلی امید 6.6 ساخته است که با رنگ سفید مشخص میباشد،قسمت رویی با رنگ آبی تولید شدوه که تمامی اطلاعات و پیچ های تنظیم ، دکمه تست و چراغ های نشان دهنده در این قسمت وجود دارند.
5 چراغ نشان دهنده (LED) در روی محصول قرار دارند که هر بیانگر عملی هستند.
نشانگرهای سه فاز با نام های L1- L2 - L3 مشخص شدهاند که در صورت بروز هرگونه خطا در هریک از فاز ها، چراغ هشدار مربوط به آن روشن می شود.
نشانگرFLT نشان دهنده قطع بودن رله میباشد و در زمانی که رله کنترل بار قطع باشد این چراغ روشن میشود.
نشانگرOUT نشان دهنده وصل بودن رله میباشد و تا زمانیکه که رله کنترل بار وصل باشد این چراغ روشن میباشد.

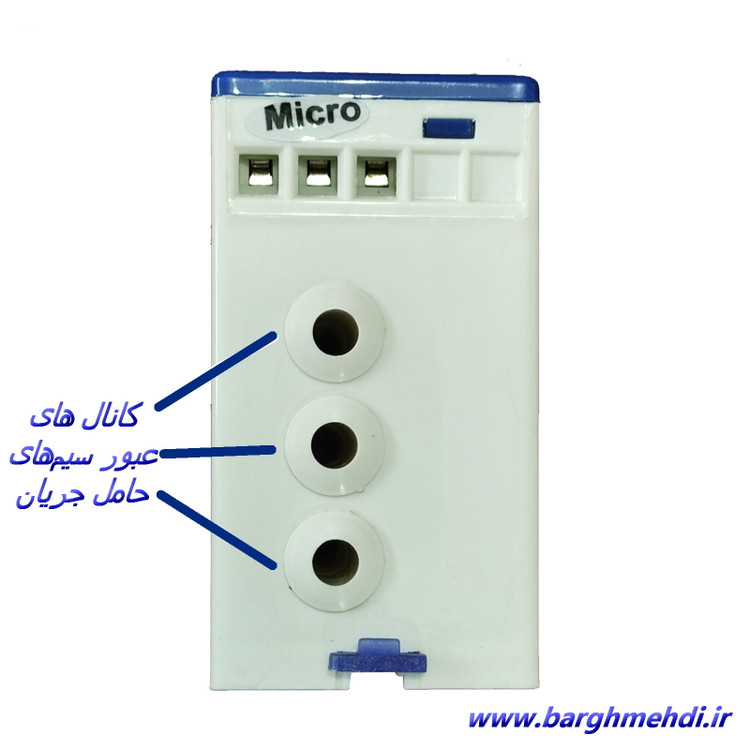

رله کنترل بار میکرومکس دارای سه کانال جریان داخلی برای عبور سیم حامل جریان و سه عدد ترانس جریان داخلی می باشد و سیمهای ارتباطی از داخل این کانال ها عبور میکند.و بر روی هریک از خطوط سه گانه R , S ,T بصورت مجزا عکس العمل نشان می دهد.
به طور کلی کنترل بار میکرومکس یه محصول با کیفیت میباشد و با قیمت مناسبی که دارد ، به یک محصول پرفروش تبدیل گردیده.
شماره تماس جهت سفارش: 02133965200 --- 02133922092
نقد و بررسی
کنترل بار 4 الی 8 آمپر میکرو مکس مدل MC-1000
برق و صنعت مهدی 02133965200 - 02133922092 - 091217682027
( مشخصات کلی )
- نام محصول : رله کنترل بار (رله اضافه جریان)
- کد و مدل محصول : MODEL : MC-1000-X
- دامنه تنظیم آمپر :4 آمپر الی 8 آمپر
- تاخیر در قطع : 30sec-0.2
- سازنده : ساخت ایران توسط شرکت میکرومکس
- ضمانت : 24 ماه گارانتی تعویض
- وزن : 220 گرم
- اعلام خطای افزایش جریان هر خط : نشانگر LED قرمز L1-L2-L3
- اعلام عمل عادی رله :نشانگر LED سبز OUT
- اعلام قطع مدار فرمان : نشانگر LED قرمز FLT
( شکل ظاهری )

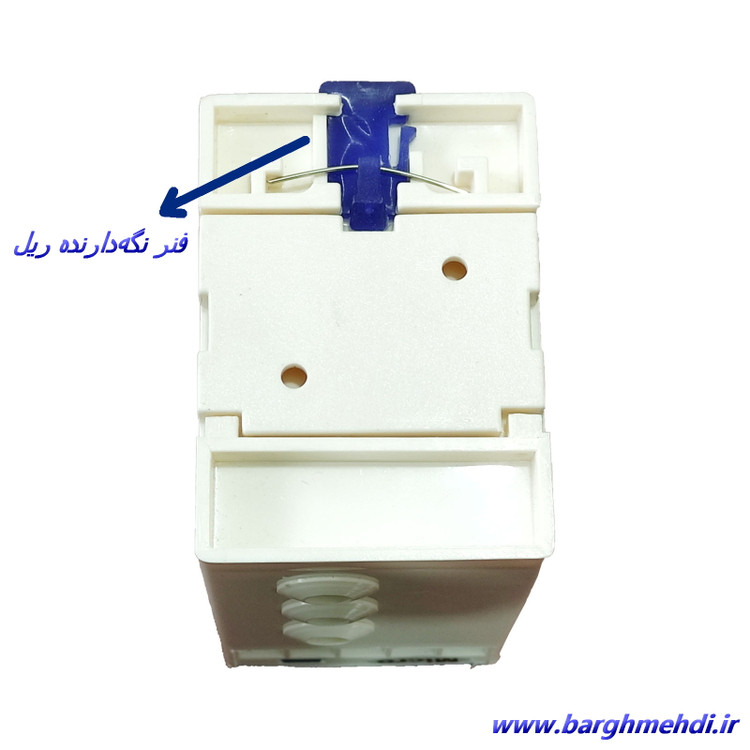

جنس بدنه رله کنترل بار میکرومکس از پلاستیک فشرده با مواد پلی امید 6.6 میباشد که در برابر گرما و ضربه بسیار مقاوم است،قسمت رویه محصول آبی رنگ و بدنه اصلی سفید رنگ میباشد. نشانگرهای LED ، پیچهای تنظیم ، دکمه ریست(reset) ، ترمینالهای ورودی،خروجی و تمام اطلاعات کنترل بار در قسمت رویی محصول قرار دارند، در قسمت بدنه اصلی 3 کانال وجود دارد که برای عبور سیمهای حامل جریان میباشد و ترانس های مربوطه داخل خود محصول قرار دارند. در قسمت زیرین محصول یک فنر (پلاستیکی، فلزی) وجود دارد که برای قرار گرفتن کنترل بار برروی ریل میباشد.

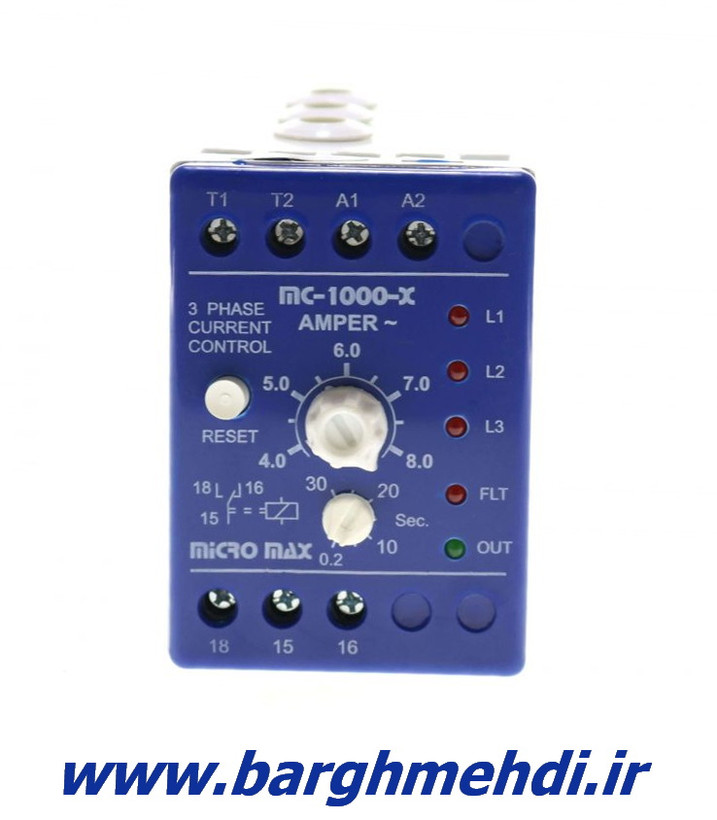

( نشانگرهای LED )
5 نشانگر (چراغLED) برروی محصول وجود دارندوهرکدام معنی و مفهوم خاصی دارند که به آنها اشاره میکنیم.
- 3 نشانگر با نام های L1-L2-L3 : در صورت بروز هرگونه خطا در هریک از فاز ها، چراغ هشدار مربوط به آن روشن می شود.
- نشانگر OUT : تا زمانیکه خروجی رله وصل باشد نشانگر OUT روشن میباشد.
- نشانگر FLT : زمانیکه اضافه جریان در مدار صورت بگیرد و خطایی بروز دهد، رله خروجی قطع میشود و نشانگر FLT روشن میشود.
( پیچ های تنظیم )
دو پیچ تنظیم (ولوم) برروی صفحه رویی محصول وجود دارد ، یک پیچ برای تنظیم آمپر میباشد و دیگری برای تاخیر در قطع رله خروجی است که بین 0.2 ثانیه الی 30 ثانیه قابل تنظیم میباشد.
دکمه ریست (RESET) در قسمت روییه محصول وجود دارد و زمانیکه خطایی رخ دهد و با استفاده از این دکمه مدار را ریست کرده تا خطای بوجود آمده برطرف گردد.
به طور کلی رله کنترل بار میکرومکس یک محصول باکیفیت است و با قیمت مناسبی که دارد یک محصول پرفروش و پرمصرف میباشد،به همین دلیل این محصول یک رقیب بزرگ برای محصولات مشابه خود محسوب میشود.
استفاده از این محصول علاوه بر اینکه به اقتصاد کشور کمک میکند به حمایت از کالای ایرانی ، تولید ملی و اشتغال زایی نیز کمک زیادی میکند.
