کنترل بار 8 تا 32 آمپر(32-8) میکرومکس مدل MC-1000-X

کنترل بار 8 الی 32 آمپر میکرو مکس مدل MC-1000

برق و صنعت مهدی 02133965200 - 02133922092 - 091217682027

( مشخصات کلی )

نام محصول : رله کنترل بار (رله اضافه جریان)
کد و مدل محصول : MODEL : MC-1000-X
دامنه تنظیم آمپر :8 آمپر الی 32 آمپر
تاخیر در قطع : 30sec-0.2
سازنده : ساخت ایران توسط شرکت میکرومکس
ضمانت : 24 ماه گارانتی تعویض
وزن : 220 گرم
اعلام خطای افزایش جریان هر خط : نشانگر LED قرمز L1-L2-L3
اعلام عمل عادی رله :نشانگر LED سبز OUT
اعلام قطع مدار فرمان : نشانگر LED قرمز FLT

( شکل ظاهری )

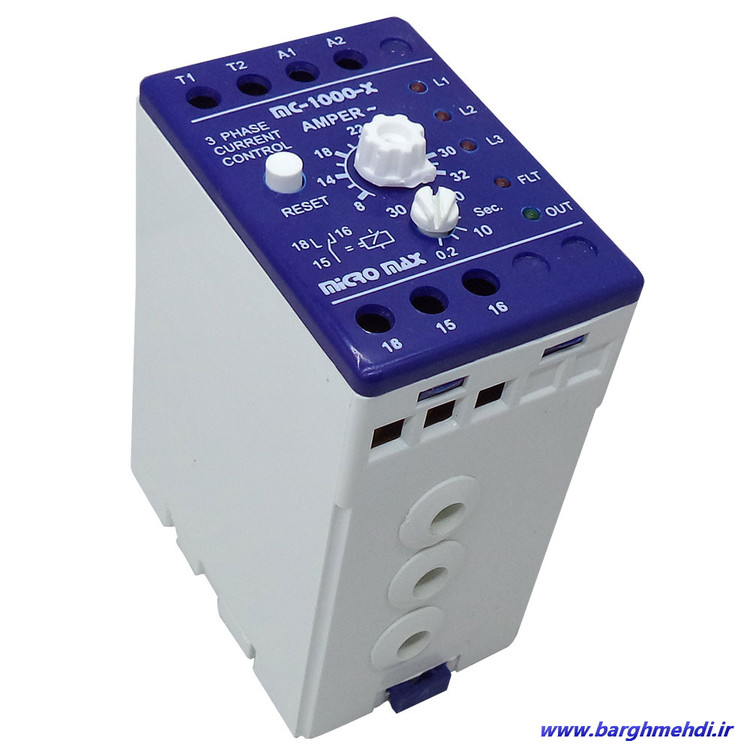

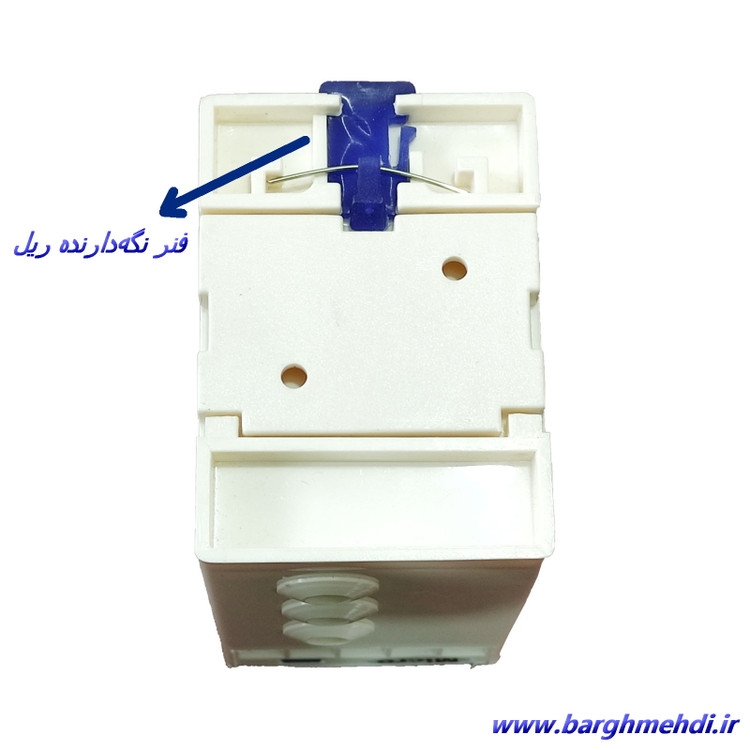

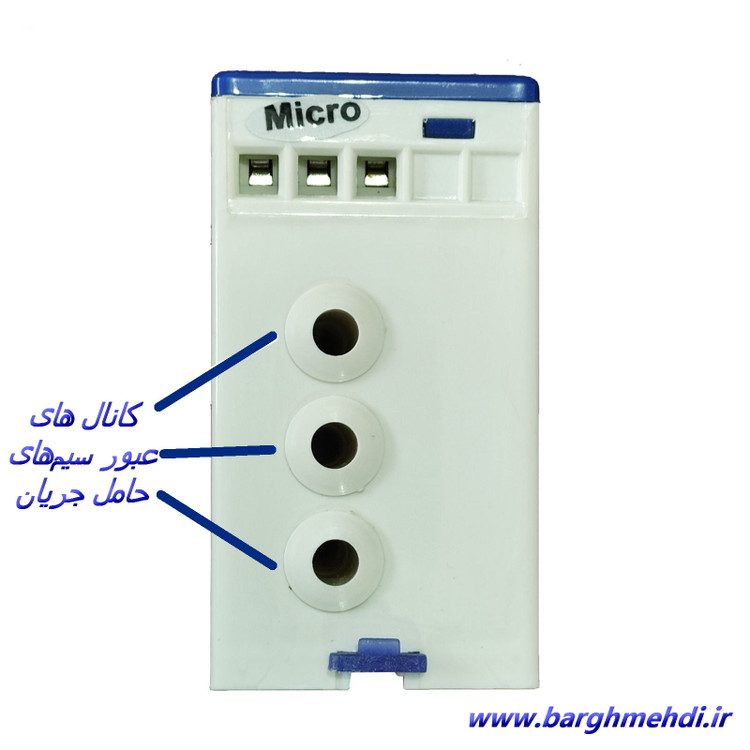

جنس بدنه رله کنترل بار میکرومکس از پلاستیک فشرده با مواد پلی امید 6.6 میباشد که در برابر گرما و ضربه بسیار مقاوم است،قسمت رویه محصول آبی رنگ و بدنه اصلی سفید رنگ میباشد. نشانگرهای LED ، پیچ‌های تنظیم ، دکمه ریست(reset) ، ترمینال‌های ورودی،خروجی و تمام اطلاعات کنترل بار در قسمت رویی محصول قرار دارند، در قسمت بدنه اصلی 3 کانال وجود دارد که برای عبور سیم‌های حامل جریان میباشد و ترانس های مربوطه داخل خود محصول قرار دارند. در قسمت زیرین محصول یک فنر (پلاستیکی، فلزی) وجود دارد که برای قرار گرفتن کنترل بار برروی ریل میباشد.

( نشانگرهای LED )

5 نشانگر (چراغLED) برروی محصول وجود دارندوهرکدام معنی و مفهوم خاصی دارند که به آنها اشاره میکنیم.

3 نشانگر با نام های L1-L2-L3 : در صورت بروز هرگونه خطا در هریک از فاز ها، چراغ هشدار مربوط به آن روشن می شود.
نشانگر OUT : تا زمانیکه خروجی رله وصل باشد نشانگر OUT روشن میباشد.
نشانگر FLT : زمانیکه اضافه جریان در مدار صورت بگیرد و خطایی بروز دهد، رله خروجی قطع میشود و نشانگر FLT روشن میشود.

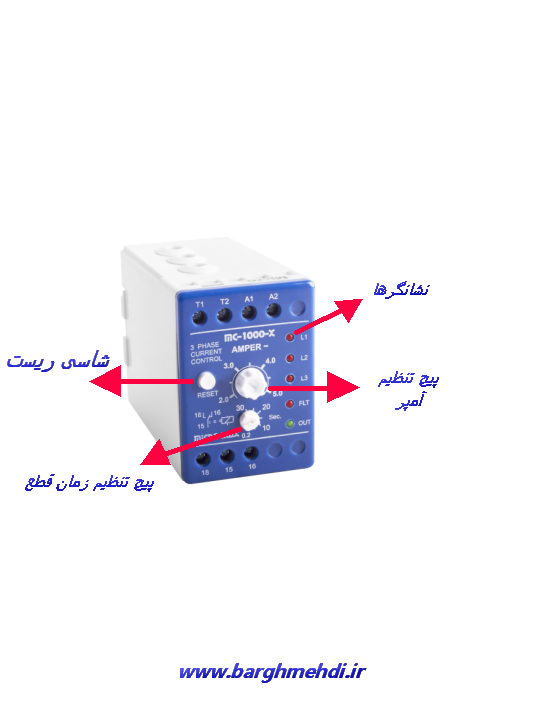

( پیچ های تنظیم )

دو پیچ تنظیم (ولوم) برروی صفحه رویی محصول وجود دارد ، یک پیچ برای تنظیم آمپر میباشد و دیگری برای تاخیر در قطع رله خروجی است که بین 0.2 ثانیه الی 30 ثانیه قابل تنظیم میباشد.

دکمه ریست (RESET) در قسمت روییه محصول وجود دارد و زمانیکه خطایی رخ دهد و با استفاده از این دکمه مدار را ریست کرده تا خطای بوجود آمده برطرف گردد.

به طور کلی رله کنترل بار میکرومکس یک محصول باکیفیت است و با قیمت مناسبی که دارد یک محصول پرفروش و پرمصرف میباشد،به همین دلیل این محصول یک رقیب بزرگ برای محصولات مشابه خود محسوب میشود.

استفاده از این محصول علاوه بر اینکه به اقتصاد کشور کمک میکند به حمایت از کالای ایرانی ، تولید ملی و اشتغال زایی نیز کمک زیادی میکند.
