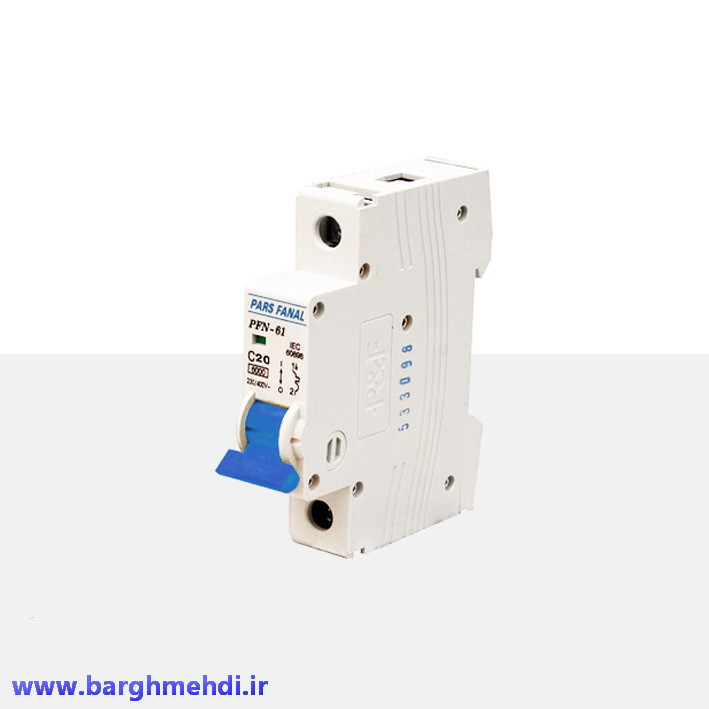

کلید مینیاتوری تکپل 20 آمپر پارس فانال مدل PFN-61

کلید مینیاتوری تکفاز 20 آمپر پارس فانال مدل PFN-61

برق و صنعت مهدی 02133965200 - 02133922092 - 09121768027

( مشخصات کلی )

• کد محصول : PFN-61_1P_C20A
• حداکثر جریان نامی : 20 آمپر
• حداکثر ولتاژ کاری : 220VAC
• تعداد تل : تکپل (تکفاز)
• منحنی قطع : تیپ C ( کندکار)
• قدرت قطع : 6KA
• نصب : قابل نصب برروی ریل TH35
• سازنده : ساخت ایران توسط شرکت پارس فانال
• ضمانت : 24 ماه گارانتی تعویض

کلید مینیاتوری یا MCB یک تجهیز حفاظتی  میباشد که مدارهای الکتریکی را در برابر جریان غیر مجاز و اتصال کوتاه  محافظت میکند.

عملکرد این کلیدها طبق دو روش زیر میباشد:

• اتصال کوتاه: اگر در مدار اتصال کوتاهی رخ دهد، جریان برق ، توسط سیم پیچی که در کلید مینیاتوری وجود دارد قطع میشود.
• اضافه بار : اگر جریانی بیش از حد مجاز از کلید مینیاتوری عبور کند رله بیمتال این کلید وارد عمل شده و جریان الکتریکی مدار را قطع میکند.

کلیدمینیاتوری تکفاز20 آمپر پارس فانال دارای دو نوع تیپ ( B و C ) و قدرت قطع  (6KA و 10KA) میباشد.

• تیپ B : این نوع کلید مینیاتوری، عملکرد نسبتا سریعی دارد که بیشتر در مدارهای روشنایی و خانگی مورد استفاده قرار میگیرد. به این نوع  مینیاتوری ،کلیدهای تندکار نیز میگویند.
• تیپ C : این نوع کلید مینیاتوری، عملکرد کندتری نسب به تیپ B دارند و بیشتر در مدارهای صنعتی و موتوری مورد استفاده قرار میگیرند. به این نوع مینیاتوری ، کلیدهای کندکار نیز گفته میشود.

(شکل ظاهری و جنس مینیاتوری)

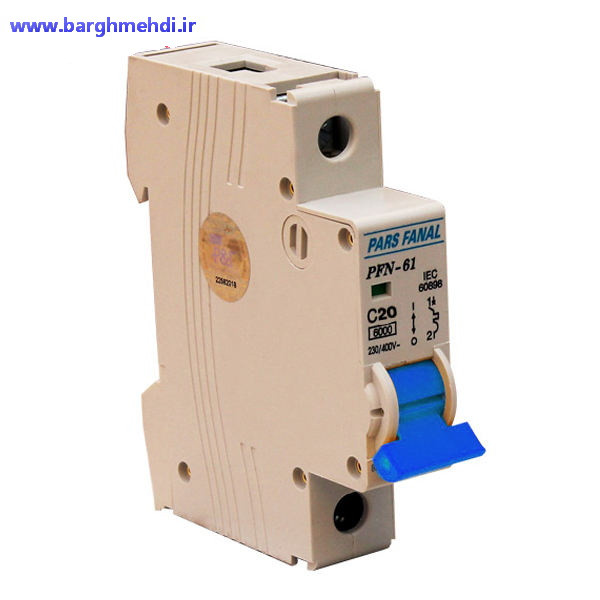

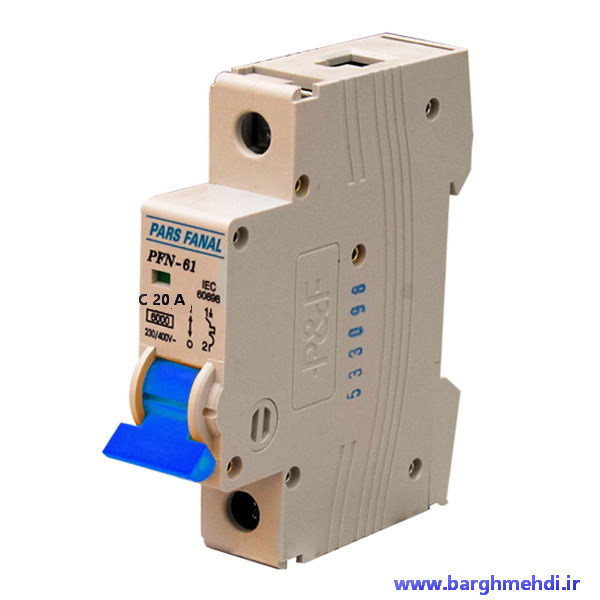

سیمگیر ورودی در قسمت بالا و سیمگیر خروجی در قسمت پایین این محصول میباشد، در قسمت رویی کلید مینیاتوری ، یک دسته آبی رنگ قرار دارد که برای قطع و وصل کردن  کلید مینیاتوری است ،حفره کوچکی بالای دسته قطع و وصل، وجود دارد که وضعیت کلید را نشان میدهد، (اگر سبز باشد یعنی کلید وصل است و اگر قرمز باشد یعنی کلید قطع است). در کنار این کلید یک حفره وجود دارد که با دربپوش بسته شده است، این حفره برای نصب کنتاکت کمکی و دیگر تجهیزات جانبی میباشد،

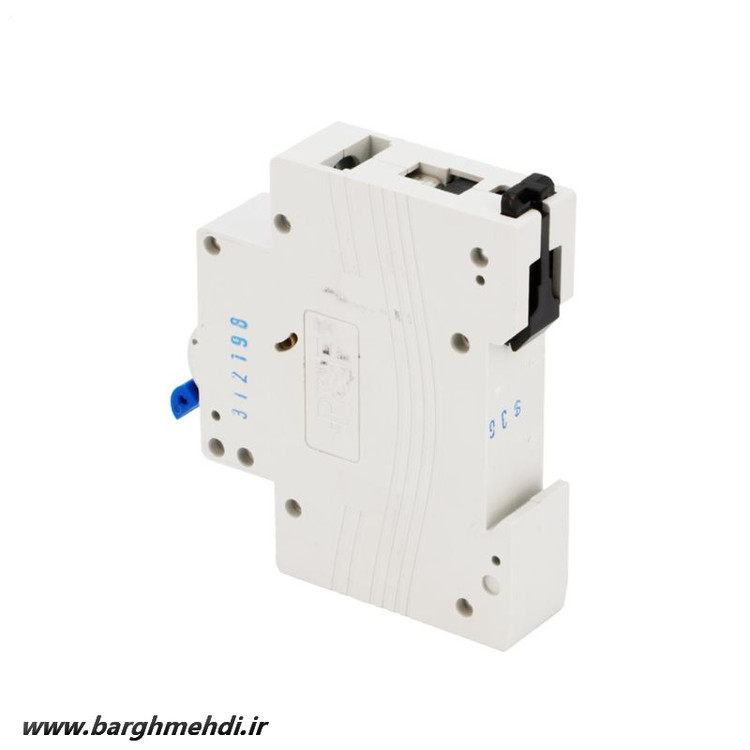

زیر محصول ،یک فنر پلاستکی قوی وجود دارد که برای ثابت ماندن و فیکس شدن کلید مینیاتوری روی ریل درنظر گرفته است.

 جنس بدنه کلید مینیاتوری تکفاز20 آمپر پارس فانال از پلاستیک فشرده شده با مواد پلی امید 6.6 میباشد که در برابر گرما و ضربه بسیار مقاوم است، پلاتین ها و سیم پیچ این محصول از جنس مس آبکاری شده میباشد، تا انتقال جریان را بخوبی و سریع انجام بدهد. جنس سیمگیرها و پیچ ها از فولاد آبکاری شده است تا در برابر نو و رطوبت مقاومت بالایی داشته باشند.

کلیدهای مینیاتوری شرکت پارس فانال ساخت ایران بوده و تحت لیسانس و نظارت شرکت فانال آلمان مطابق با استاندارد IEC60898  تولید میشوند، تمامی کلیدهای مینیاتوری شرکت پارس فانال دارای نشان استاندارد ایران ،همراه با کد 10 رقمی و تائیدیه شرکت توزیع و اداره برق میباشند که با 24 ماه گارانتی به بازار عرضه میگردند.

به طور کلی ، کلید مینیاتوری تکفاز20 آمپر پارس فانال مدل PFN-61 یک محصول با کیفیت میباشدو با قیمت مناسبی که دارد یک رقیب بزرگ و سرسخت برای نمونه های مشابه داخلی و خارجی خود میباشد.

استفاده ار این کلید مینیاتوری ، علاوه بر کمک به اقصاد کشور ، به حمایت از کالای ایرانی و تولید ملی و اشتغال زایی  نیز میتوان کمک بسیار زیادی کرد.
