کنتاکتور ۲۲ آمپر پارس فانال مدل PFC-22

برق و صنعت مهدی 02133965200- 02133922092- 09121768027

کنتاکتور ۲۲آمپر پارس فانال مناسب برای راه اندازی الکتروموتورهای سه فاز تا حداکثر ۱۱ کیلووات میباشد، منبع تغذیه بوبین این کنتاکتور،جریان (220VAC - 50HZ) میباشد، که در صورت نیاز،این بوبین قابل تعویض با ولتاژ های دیگر میباشد.

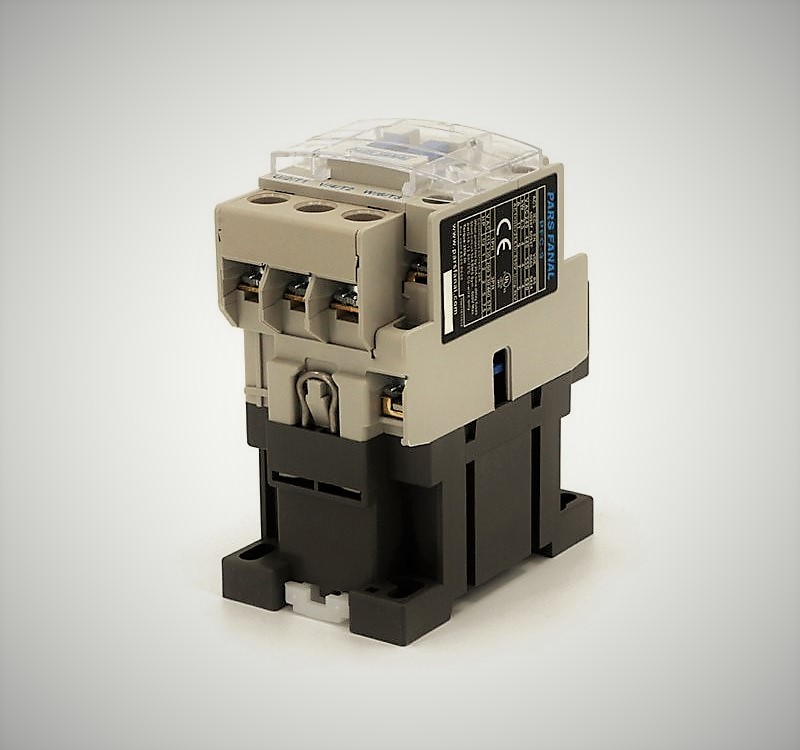

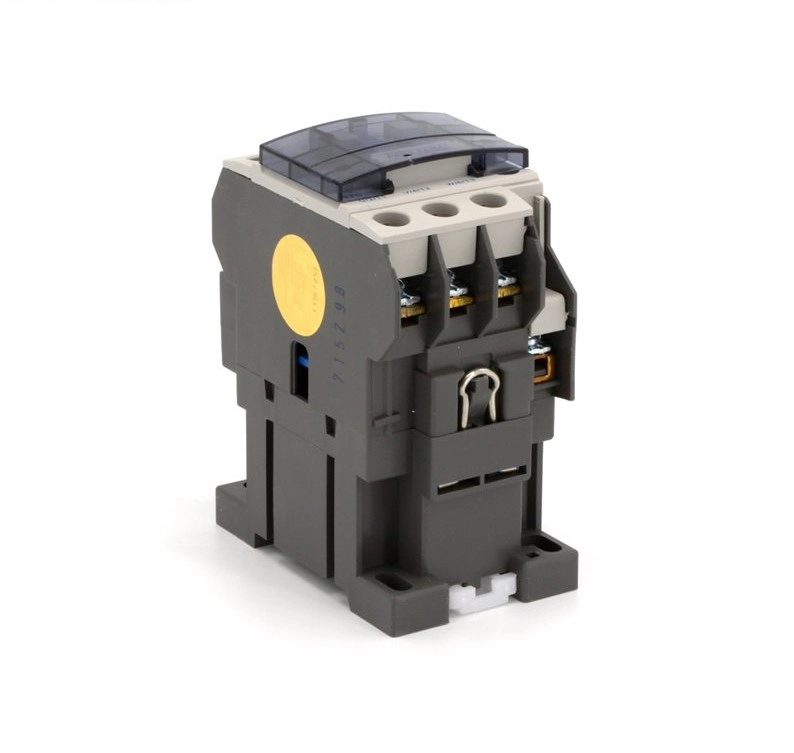

(شکل ظاهری-جنس بدنه)

بدنه این کنتاکتور از دو قسمت تشکیل شده است:

۱- قسمت زیرین(کفی):  بوبین کنتاکتور و هسته فلزی ثابت در این قسمت میباشد.

۲- قسمت بالا(رویی): پلاتین ها، کنتاکنت ها، سیمگیرهای ورودی و خروجی در این قسمت میباشند.

بدنه این محصول از رنگ طوسی و قسمت رویی از رنگ سفید میباشد. جنس بدنه از پلاستیک فشرده میباشد،که در برابر حرارت،گرما و ضربه بسیار مقاوم بوده، جنس پلاتین کنتاکت ها، از جنس مس مرغوب میباشد، که رسانایی و طول عمر بالایی دارند.تمامی قطعات فلزی این محصول ( پیچ و مهره، واشرها) از فولاد آبکاری شده هستند.

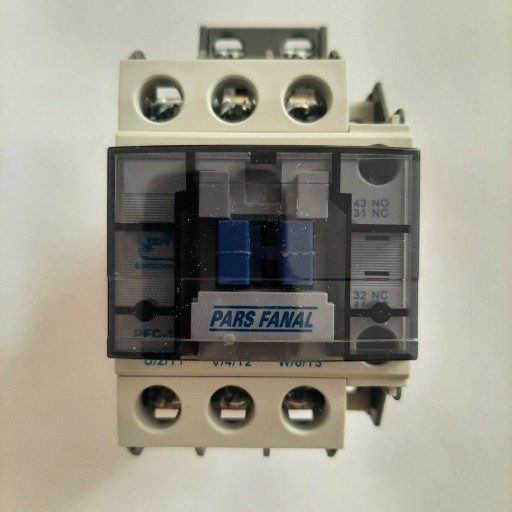

سه ترمینال ورودی و سه ترمینال خروجی در قسمت رویی کنتاکتور قرار دارد،که با عدد و حروف لاتین مشخص شدند. ترمینال ورودیِ تغذیه بوبین در قسمت بالایی کنتاکتور با حروف و عدد A1 وA2 نامگذاری شده.

دو کنتاکت باز و بسته (1NO+1NC) بعنوان کنتاکنت اضافی یا کمکی، در کنار کنتاکتور قرار دارد که در صورت نیاز از آنها استفاده میشود.همچنین در قسمت رویی کنتاکتور یک برآمدگی آبی رنگ وجود دارد که برای جایگذاری کنتاکنت کمکی و تایمر بادی میباشد، و یک حفره در کنار کنتاکتور تعبیه شده که برای استفاده کنتاکت اضافی میباشد.
