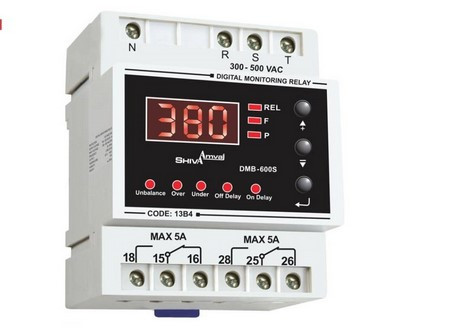

سوپر کنترل فاز دیجیتال شیواامواج مدل DMB-600S کد 13B4
DMB-600S - 13B4 SHIVA Amvaj
برند:شیواامواج
گارانتی 36 ماهه شرکت شیواامواج
توضیحات
سوپر کنترل فاز دیجیتال شیواامواج مدل DMB-600S کد شناسایی کد 13B4
برق و صنعت مهدی 02133965200 - 02133922092 - 09121768027
این کنترل فاز با بهره گیری از فناوری روز دنیا و استانداردهای بین المللی تولید شده است.
در طراحی این محصول از سیستم میکروپرسسوری؛ جهت کنترل بسیار دقیق اختلالات جریان شبکه؛ استفاده شده است.
ولتا تغذیه 300 الی 500 ولت متناوب ؛ سه فاز ؛ 50الی 60 هرتز
تاخیر زمان قطع برای کاهش ولتاژ در لحظه استارت: 15 ثانیه؛ قطع:10-0 ثانیه؛ وصل؛ 600-0 ثانیه
کارایی در دمای 20- درجه الی 65+ درجه و رطوبت 70درصد
نقد و بررسی
سوپر کنترل فاز دیجیتال شیواامواج مدل DMB-600S کد شناسایی کد 13B4
برق و صنعت مهدی 02133965200 - 02133922092 - 09121768027
کنترل فاز یکی از انواع تجهیزات حفاظتی میباشد که برای حفاظت تجهیزات الکتریکی در برابر بروز مشکلات و خطاهای احتمالی مورد استفاده قرار میگیرد.
درصورت بروز یکی از خطاهای زیر: سوپر کنترل فاز دیجیتال شیواامواج مدار را قطع میکند و پس از رفع مشکل و برگشت به حالت عادی: کنترل فاز زمان سنجی را آغاز میکند و بعد از گذشت زمان تعیین شده : رله وصل خواهد شد و مدار وصل میشود.
1-افزایش و کاهش ولتاژ
2-جابجایی و عدم تقارن فازها
3-قطع یکی از فازها

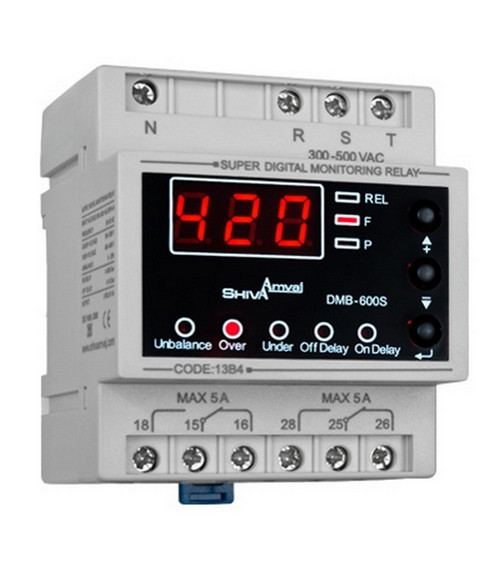

ویژگی های سوپر کنترل فاز دیجیتال شیواامواج
این کنترل فاز دارای 8 نشانگر میباشد: که در قسمت پایین به آنها اشاره میکنیم.
- REL: وصل رله
- F: فاز
- P:جابجایی فاز
- Off Delay:تاخیر در قطع
- On Delay: تاخیر در وصل
- Unbalance: عدم تقارن فازها
- Under: ولتاژ کم
- Over: ولتاژ بالا
تذکر: ( چشمک زدن همه نشانگر ها : جابجایی فاز و نول)
مشخصات فنی محصول
در این محصول تاخیر زمان قطع و وصل :آستانه ولتاژ قطع بالا و پایین و میزان عدم تقارن فازها : قابل تنظیم است.
ولتاژ تغذیه ورودی: 300 الی 500 ولت سه فاز
تاخیر زمان قطع: 0 ال 10 ثانیه
تاخیر زمان وصل: 0 الی 10 ثانیه
قطع برای کاهش ولتاژ در لحظه استارت: 15 ثانیه
قطع خروجی کاهش ولتاژ: قابل تنظیم بین 310 ولت الی 380 ولت
قطع خروجی افزایش ولتاژ: قابل تنظیم بین 400 ولت الی 480 ولت
عدم تقارن فازها: بین 5 الی 25 درصد
تعداد خروجی ها: 2 عدد خروجی با رله 5 آمپر
راهنمایی نصب و تنظیم
ابتدا کنترل فاز را روی ریل و یا درب تابلو نصب نموده.این دستگاه دارای دو رله خروجی میباشد ولی در نظر داشته باشید که عملکرد هر دو رله همزمان و کاملا ایزوله نسبت به یکدیگر هستند.
مطلبق تصویر زیر سیمکشی این محصول را انجام دهید:
ار ترمینال های شماره 28 و 25 برای نصب کنتاکتور دوم استفاده کنید.
کشور سازنده و گارانتی محصول
تمامی محصولات شرکت شیواامواج ساخت ایران بوذه که براساس استانداردهای روز دنیا تولید میشوند و تمامی محصولات این شرکت دارای 36 ماه گارانتی تعویض بوده.
قیمت پایین و کیفیت بالای این محصول باعث شده که از نمونه های مشابه خارجی و ایرانی بیشتر مورد استفاده قرار گیرد.
