کنترل فاز سه فاز برناالکترونیک مدل ASN

رله کنترل فاز سه فاز برناالکترونیک مدل ASN

برق و صنعت مهدی 02133965200 - 02133922092 - 09121768027

همانطور که میدانید تجهیزات زیادی برای حفاظت مدارها و لوازم الکترونیکی در تابلوهای برق وجود دارد که کنترل فاز یکی از این حفاظت کننده ها میباشد تا الکتروموتورها و لوازم برقی را در برابر بروز اختلالات ولتاژ محافظت کند ، رله های کنترل فاز به صورت الکترونیکی این حفاظت را بعهده میگیرند.

(وظایف کنترل فاز)

 کنترل فازها وظایف مهمی در مدارهای فرمان دارند که اگر به درستی به وظایف خود عمل نکنند و مدار فرمان را در مواقع مناسب قطع نکنند خسارات فراوان و بالایی به تجهیزات برقی و الکتروموتورها میزنند، به همین دلیل باید در مواقع خرید و انتخاب کنترل فاز دقت بسیار زیادی کرد تا دچار خسارت های زیاد نشویم.

هنگام بروز هر یک از اختلالات زیر، کنترل فاز وارد عمل میشود و مدار فرمان را قطع میکند.

• کاهش بیش از حد ولتاژ
• افزایش بیش از حد ولتاژ
• عدم تقارن بین فازها
• قطع شدن یک یا دو فاز

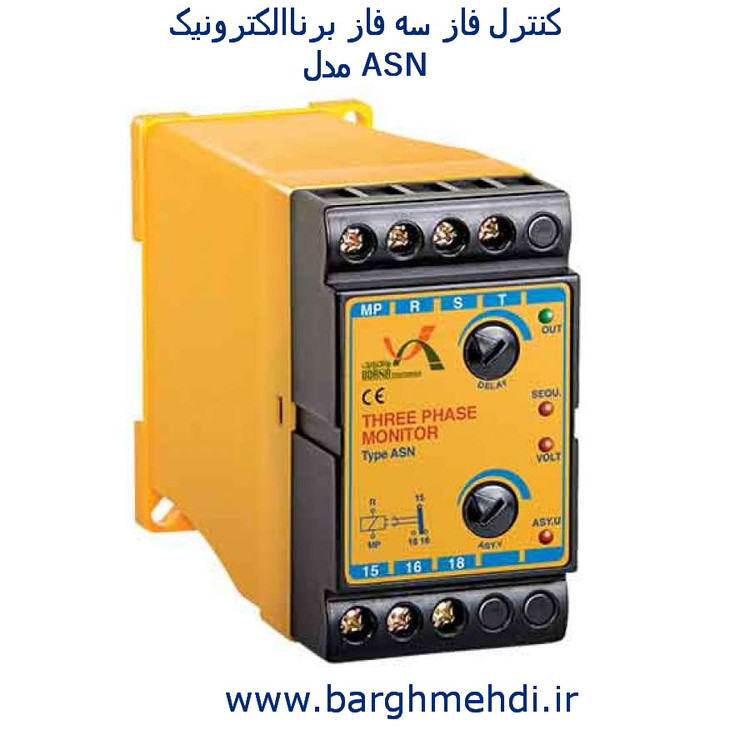

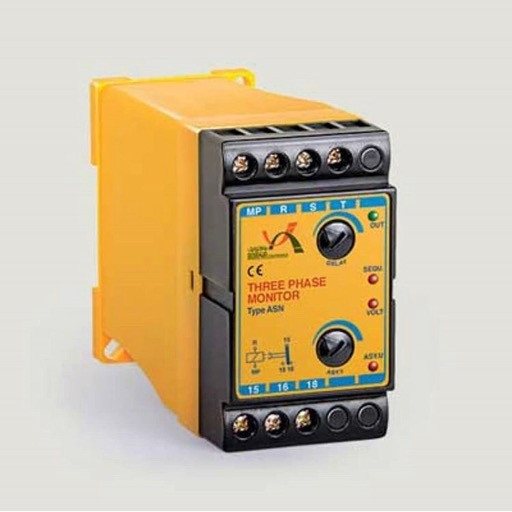

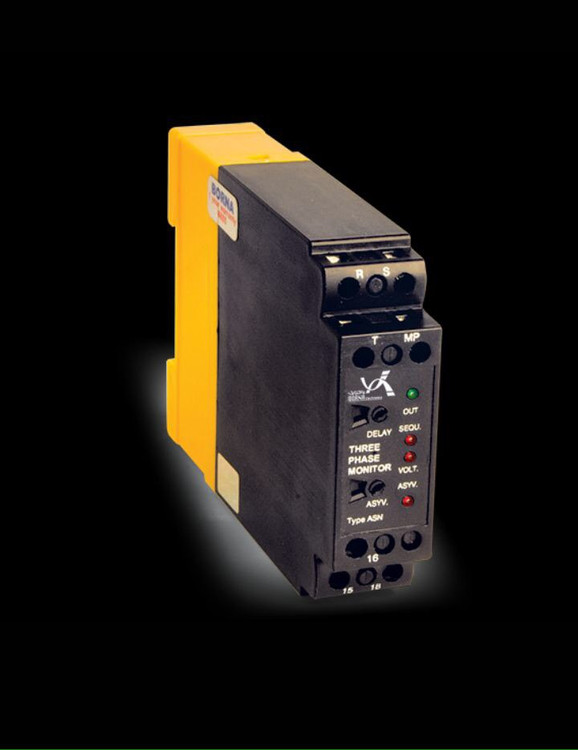

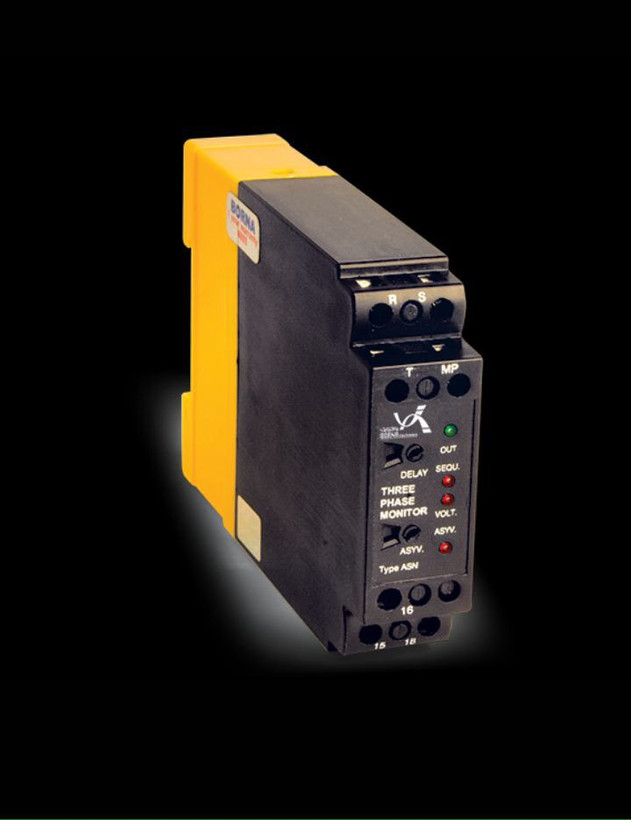

(شکل ظاهری)

این محصول از دو قسمت تشکیل شده است که قسمت زیرین (پایین) با رنگ نارنجی و قسمت فوقانی (بالا) با رنگ مشکی و نارنجی مشخص شده است.

• قسمت زیرین : مدار الکتریکی و رله های حفاظتی در این قسمت قرار دارند.
• قسمت فوقانی : ترمینال ها، نشانگرهای LED و پیچ های تنظیم در این قسمت قرار دارند.

ترمینال های R-S-T برای ورودی سه فاز و ترمینال MP برای ورودی نول شبکه هستند. ترمینال های شماره 15 و 18 مانند یک شاسی استوپ در مدار سری میشوند،در این حالت کنترل فاز شروع به کارکرده و ترمینال های 15 و 18 وصل میشوند.زمانیکه اختلالی در شبکه سه فاز رخ دهد، کنترل فاز مدار را قطع میکند و چراغ LED مربوط به خطا روشن میشود و چراغ LED خروجی (OUT) خاموش میشود.پس از آنکه خطا رفع گردید بعد از گذشت زمان سپری شده که قبلا توسط اپراتور تنظیم شده است مدار دوباره شروع به کار میکند و ترمینال های 15 و 18 دوباره وصل میشود.

(مفهوم نشانگرهای LED)

بر روی این محصول 4 نشانگر LED وجود دارد که هر کدام بیانگر اعلام یک وضعیت میباشند.

• VOLT  : این نشانگر زمان بروز کاهش ولتاژ روشن میشود.
• OUT  : این نشانگر زمانی که رله خروجی وصل و ولتاژ عادی باشد روشن میباشد.
• SEQU : این نشانگر در زمان جابهجایی فازها روشن میشود.
• ASY.V : این نشانگر در زمان عدم تقارن بین ولتاژ فازها و دوفاز شدن شبکه روشن میشود.

(پیچ های تنظیم)

دو پیچ تنظیم با نام های DELAY و  ASY.V بر روی محصول قرار دارد.

• DELAY : میزان تاخیر در وصل با استفاده از این پیچ قابل تنظیم میباشد.
• ASY.V :  میزان حساسیت نسبت به عدم تقارن بین فازها با این پیچ قابل تنظیم میباشد که معمولا حسایت 10 درصد مناسب میباشد.

کنترل فاز برنا مدل  ASN ساخت کشور ایران میباشد که مطابق با استاندارد IEC-60947 تولید میشود و دارای 36 ماه گارانتی تعویض میباشد.

به طور کلی این کنترل فاز یک محصول با کیفیت میباشد و با قیمت مناسبی که دارد یک رقیب بزرگ برای نمونه های تولید شده مشابه خود محسوب میشود.

استفاده از این محصول علاوه بر کمک به اقتصاد کشور به حمایت تولید ملی و کالای ایرانی نیز کمک میکند.
