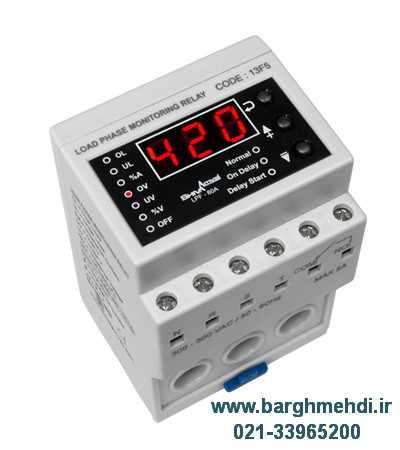

کنترل فاز-بار 1 تا 15 آمپر شیوا امواج مدل LPF-60A کد 13F5 کپی

کنترل فاز-بار 15 آمپر پارس فانال مدل 13F5

برق و صنعت مهدی 02133965200 - 02133922092 - 09121768027

آدرس: تهران-لا له زار- پاساژ صنعت-پلاک 0011

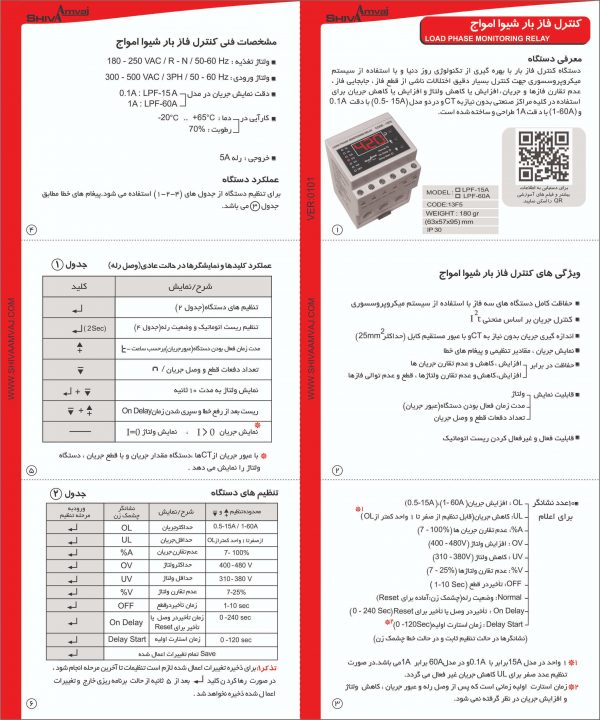

(معرفی  دستگاه)

 کنترل فاز-بار شیوا امواج  با بهره‌گیری از تکنولوژی روز دنیا و با استفاده از سیستم میکروپروسسوری جهت کنترل بسیار دقیق اختلالات  میباشد.

این اختلالات ناشی از قطع فاز، جابجایی فاز ، عدم تقارن فازها و جریان ،افزایش یا کاهش ولتاژ و افزایش یا کاهش جریان برای استفاده در کلیه مراکز صنعتی بدون نیازبه CTو در دومدل (۰٫۵- ۱۵A)و(۱-۶۰A)طراحی و ساخته شده است.

(ویژگی‌های کنترل فاز-بار شیوا امواج)

• محفاظت کامل از تجهیزات سه‌فاز با استفاده از سیستم میکروپروسسوری
• کنترل جریان براساس منحنی I²t
• اندازه گیری جریان بدون نیاز به CT و با عبور مستقیم کابل (حداکثر 25mm²)
• نمایش جریان، مقادیر تنظیمی و پیغام های خطا
• حفاظت در برابر
• افزایش، کاهش و عدم تقارن جریان ها
• افزایش، کاهش و عدم تقارن ولتاژها، قطع و عدم توالی فازها
• قابلیت نمایش
• ولتاژ
• مدت زمان فعال بودن دستگاه (عبور جریان)
• تعداد دفعات وصل و قطع جریان
• قابلیت فعال و غیر فعال کردن ریست اتوماتیک
• ۱۰ عدد نشانگر برای اعلام
• OL: افزایش جریان ( 0.5-15A),(1-60A)
• UL: کاهش جریان ( قابل تنظیم تا 1 واحد کمتر از OL)¹
• A%: عدم تقارن جریان ها  (7-100%)
• Normal: وضعیت رله( چشمک زن: آماده برای Reset)
• On Delay: تأخیر در وصل یا تأخیر برایReset (0-240Sec)²
• Delay Start: زمان استارت اولیه (0-120Sec)
• OV: افزایش ولتاژ
• UV: کاهش ولتاژ
• V%: عدم تقارن ولتاژها
• OFF: تأخیر در قطع

1. یک واحد در مدل 15A برابر با 0.1A و در مدل 60A برابر با 1A می باشد. در صورت تنظیم عدد صفر برالی UL کاهش جریان غیر فعال می گردد.
2. زمان استارت اولیه زمانی است که پس از وصل رله و عبور جریان ، کاهش ولتاژ و افزایش جریان در نظر گرفته نمی شود.
