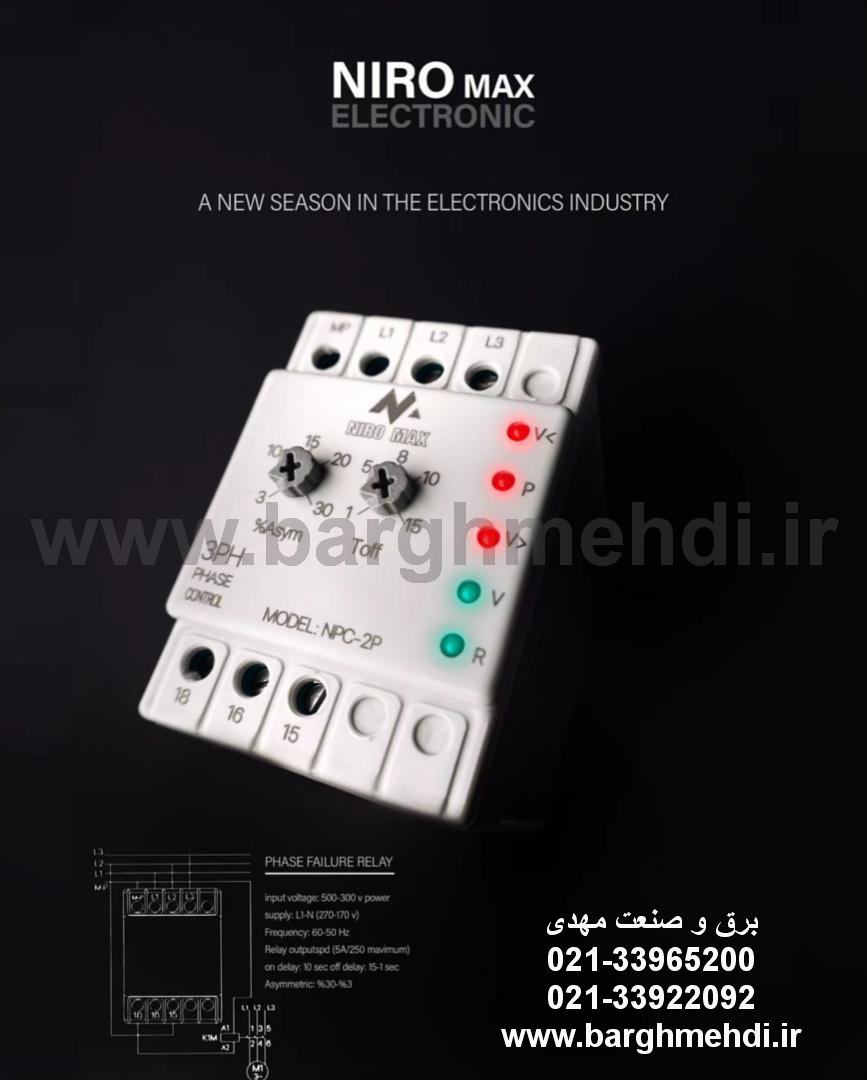

رله کنترل فاز نیرومکس مدل NPC-2P

رله کنترل فاز سه فاز نیرومکس مدل NPC-2P

برق و صنعت مهدی 02133965200  - 02133922092 - 09121768027

آدرس:تهران-لاله زار-پاساژ بازار صنعت-زیززمین دوم پلاک 0011

با استفاده از کنترل فاز نیرومکس مدل NPC-2P میتوان اختلالات شبکه برق را کنترل نمود.اختلالات ناشی از افزایش یا کاهش ولتاژ و عدم تقارن فازها و جابجایی فازها را با رله کنترل فاز نیرومکس میتوان کنترل نمود.

ویژگی های کنترل فاز نیرومکس

 حفاظت در برابر

• افزایش و کاهش ولتاژ

• عدم توالی (جابجایی) و عدم تقارن فازها

• قطع هر کدام از فازها

• 5 عدد نشانگر برای اعلام

 >V افزایش ولتاژ

p جابجایی فاز عدم تقارن فاز

<V کاهش ولتاژ

V ولتاژ تغذیه

R وصل رله

 پیچ های تنظیم برای تنظیم عدم تقارن و زمان قطع

نحوه تنظیم:

پس از اتصال L1-L2-L3 و MP (سه فاز و نول) در صورت صحیح بودن ترتیب فازها نمایشگر V روشن میشود و بعد از اتمام زمان تاخیر در وصل (10ثانیه) نمایشگر R روشن شده و پایه 15 به پایه 18 وصل میشود.

درصورت روشن p جای دوفاز را بر روی دستگاه عوض کنید.

برای تنظیم عدم تقارن فازها میتوانید از پیچ تنظیم Asym استفاده کنید.
