کلید مینیاتوری به اختصار MCB با نام کامل ( Miniature Circuit Breaker) یکی از پرکاربردترین تجهیزات حفاظتی مدارهای الکتریکی، لوازم الکتریکی و تجهیزات تابلوهای برق در برابر اضافه بار و یا اتصال کوتاه میباشد. هنگام بروز این گونه اختلالات و خطاها، کلید مینیاتوری وارد عمل میشود و عکس العمل نشان داده که در صورت لزوم جریان الکتریکی را قطع میکند. کلیدهای مینیاتوری در تیپ‌ها و حساسیت‌های مختلفی به منظور مصارف مختلف روشنایی، صنعتی، خانگی و ... تولید میشوند.

(نحوه عملکرد کلید مینیاتوری)

در شکل زیر بخش‌های داخلی یک کلید مینیاتوری را مشاهده می کنید.

نحوه عملکرد کلید مینیاتوری در برابر اضافه جریان و اتصال کوتاه به دو صورت انجام میشود:

تشخیص اضافه جریان به‌عهده یک بیمتال (رله حرارتی) میباشد که با عبور جریان مدت‌دار بیش از جریان نامی گرم شده و این گرما باعث خم شدن رله بیمتال میشود که بر اثر خم شدن باعث عمل کنتاکت کلید مینیاتوری شده و مدار جریان را قطع میکند.
جریان اتصال کوتاه بصورت مغناطیسی بوسیله سیم پیچ که دارای تعداد دور کم و قطر زیاد میباشد تشخیص داده می شود و کلید مینیاتوری عمل میکند.

(انواع کلید مینیاتوی )

اصولا کلیدهای مینیاتوری در 3 نوع (تیپ) روشنایی (B) ، موتوری (C) و سخت موتوری (D) و در انواع تک پل ، تک پل با نول (1P+N) ، دو پل ، سه پل ، سه پل با نول (3P+N) و چهار پل تولید میشوند.

کلید مینیاتوری پارس فانال از نظر قدرت قطع در انواع 6KA و 10KA تولید میشوند و قابل عرضه در کلیه جریان‌های نامی از 2 الی 63 آمپر میباشند.

نقد و بررسی

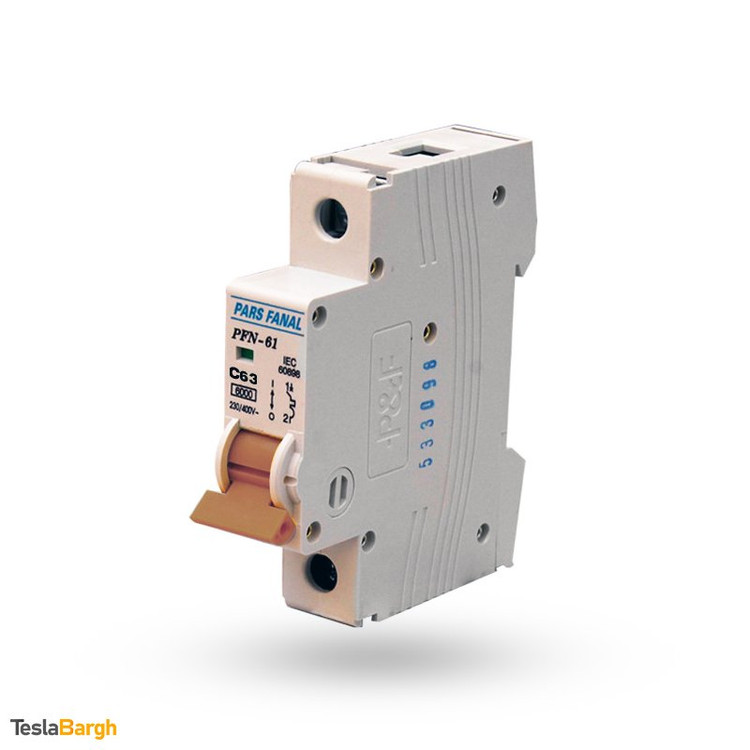

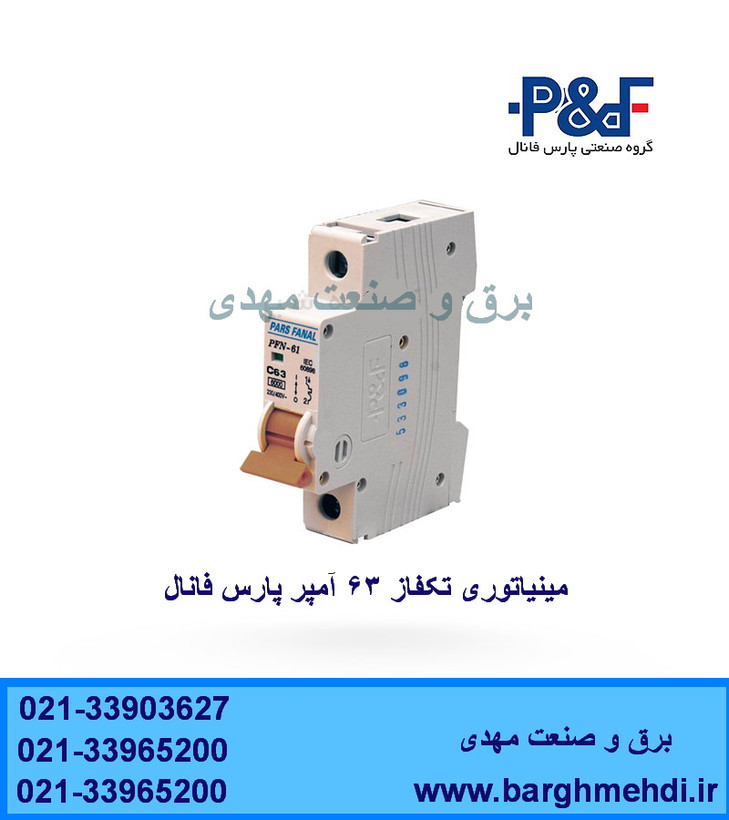

کلید مینیاتوری تکپل 63 آمپر(4/5KA) پارس فانال کد PFN-61

برق و صنعت مهدی 02133965200 - 02133922092 - 09121768027

آدرس : تهران - خیابان لاله‌زار - پاساژ بازار صنعت - پلاک 0011

نام محصول : کلید مینیاتوری تکپل 63 آمپر
کد محصول : PFN-61
تعداد پل : تکپل
جریان نامی : 63آمپر
ولتاژ : 230/400V
تیپ و منحنی قطع : B-C-D
ظرفیت قدرت قطع : 4/5KA
استاندارد : دارای نشان استاندارد ایران همراه با کد 10 رقمی
رنگبندی دسته : نارنجی تیره
شرکت سازنده : شرکت پارس فانال
کشور سازنده : ایران
ضمانت : 24 ماه گارانتی

(معرفی محصول)

کلید مینیاتوری تکپل پارس فانال قابلیت حفاظت در مقابل اضافه جریان در مدار و قابلیت عملکرد مغناطیسی در مقابل اتصال کوتاه را دارد. فیوز مینیاتوری پارس فانال مطابق استاندارد بین المللی IEC 60898 تولید شده است و از کیفیت بالایی برخوردار است و در تیپ‌های B , C , D طبق منحنی قطع استاندارد قابل سفارش می باشد.

(منحنی قطع کلید مینیاتوری)

منحنی قطع فیوز مینیاتوری پارس فانال

(ویژگی‌های کلید مینیاتوری پارس فانال)

کاربرد در مصارف برق خانگی و صنعتی

قابلیت حفاظت در مقابل اضافه جریان ( اضافه بار) در مدار

قابلیت عملکرد مغناطیسی در مقابل اتصال کوتاه در مدار

مطابق با استاندارد بین المللی IEC 60898

عرضه در مدل های D,C,B طبق منحنی قطع استاندارد

دارای نشانگر حالت قطع و وصل

قابلیت نصب روی ریل 35mm

با رنگ بندی استاندارد دستگیره های قطع و وصل

عرضه با هولوگرام ضد تقلب و کد ردیابی محصول

دارای امکان پلمپ کلید

(ابعاد و اندازه کلید مینیاتوری پارس فانال)

ابعاد فیوز مینیاتوری پارس فانال

شرکت پارس فانال یکی از برندهای معتبر ایرانی تولید کننده انواع قطعات و ملزومات برق صنعتی با بهترین کیفیت و مطابق استانداردهای جهانی، تحت لیسانس شرکت فانال آلمان میباشد. یکی از محصولات شناخته شده این برند ایرانی، کلیدمینیاتوری است. کلیدمینیاتوری پارس فانال در انواع جریان متناوب و مستقیم تولید میشود و از نظر تعداد پل و تیپ کاری بسیار متنوع است و با توجه به دارا بودن تاییدیه شرکت توزیع و اداره برق و توانیر، قابل استفاده در مصارف برق خانگی و صنعتی میباشد.

فیوز مینیاتوری پارس فانال
