رله حرارتی بی متال 1 تا 1/6 آمپر پارس فانال مدل PFR-22 (بیمتال 1/6-1 پارس فانال)

رله حرارتی بی‌متال 1 الی 1/6 آمپر پارس فانال مدل PFR-22

برق و صنعت مهدی 0213395200 - 02133922092 - 09121768027

آدرس: تهران-لاله زار-پاساژ بازار صنعت-پلاک 0011

(رله حرارتی بی‌متال چیست)

 رله‌های بی‌متال با اضافه جریان ایجاد شده در مدار ارتباط مستقیمی دارند. از آنجایی می‌دانیم اضافه بار یا همان اضافه جریان ، به تجهیزات الکتریکی، مدارها و مخصوصا الکتروموتورها آسیب وارد میکند. الکتروموتورها تا حد زیادی از سیستم برق قدرت را نیز تشکیل میدهند. و تا حدودی کل سیستم برق به آنها وابسته هستند که عموما از قیمت‌های بالایی برخوردار هستند به همین دلیل صنعت برق، به طور مداوم فناوری حفاظت از موتور را ارزیابی میکند.

این ارزیابی و پیشرفت در کنترل الکتروموتورها به ما این اجازه را میدهد تا چندین راه برای حفاظت الکتروموتورها و مدارها در نظر بگیریم تا  علاوه بر اینکه از مداراها و الکتروموتورها محافظت مکنیم  از نظر مادی نیز دچار ضرر مالی هنگفنی نشویم.

حالا باید بدانیم مفهوم اضافه بار یا اضافه جریان چیست:

هر تجهیز یا وسیله الکتریکی که در شبکه برق مورد استفاده قرار میگیرد دارای یک جریان تعریف شده و جریان نامی میباشد، زمانیکه جریان این تجهیز یا وسیله بیشتر ازجریان تعریف شده یا جریان نامی باشد در اصلاح اضافه بار یا جریان رخ میدهد.

( طریقه عملکرد رله حرارتی بی‌متال)

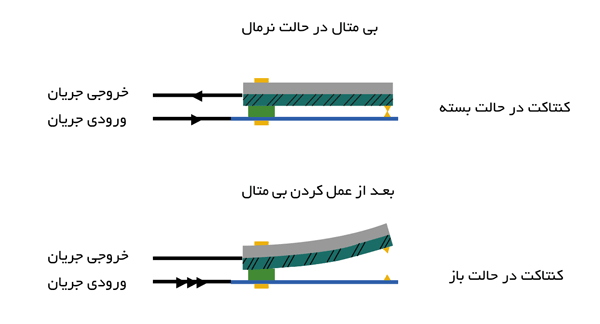

رله‌های حرارتی بی‌متال در هر خط عبوری خود دارای دو قطعه فلز با ضریب انبساط غیر همسان هستند که با بالا رفتن جریان،گرم میشوند که این گرما باعث خمیدگی در این فلزها می‌شود وبا کاهش شدت جریان، سرد میشوند و دوباره به حالت اول باز می‌گردند. به همین دلیل است که به این تجهیز ،  رله حرارتی یا بی‌متال نیز می‌گویند. کنتاکت فرمان رله بی‌متال توسط پلاتینی از جنس نقره یا مس و یا برنج انجام می‌گردد. این قطعه بعد از تشخیص اضافه بار از طریق ترمینال‌های فرمانی (کنتاکت بسته) به بوبین کنتاکتور فرمان قطع را صادر میکند.



بی‌متال یا همان رله حرارتی پارس فانال بر اساس استانداردهای روز دنیا از قبیل استاندارد ایران و استاندارد IEC 292-1 تولید میشموند، رله‌های بی‌متال شرکت پارس فانال  از عملکرد و دقت بالایی برخوردارند که دارای کیفیت بالایی نیز میباشند.رله‌های بی‌متال شرکت پارس فانال دارای مدل‌های مختلفی میباشند که  مدل 22-PFR مناسب برای کنتاکتورهای مدل PFC از 9 آمپر الی 40 آمپر میباشند، این بی‌متال‌ها قابلیت قطع مدار ، در صورت اضافه بار و  یا  قطع  یکی از فازهای  کنتاکتورهای مدل  PFC پارس فانال را دارا میباشند.

رله‌های بیمتال پارس فانال در تیپ‌های مختلف با دامنه‌های جریانی مختلف قابل عرضه هستند . رله‌های حرارتی بیمتال پارس فانال با یک کنتاکت باز و یک کنتاکت بسته (1NO+1NC) تولید میشوند که دارای 2 سال ضمانت تعویض از طرف شرکت پارس فانال میباشند.



(برخی از ویژگی های رله‌های بی‌متال پارس فانال)

طراحی و تولید شده مطابق با استاندارد IEC 292-1

دارای يك كنتاكت باز و يك بسته 1NO+1NC

 قابليت قطع مدار در هنگام بروز  اضافه بار و يا قطع يکی از فاز]

قابل نصب روی کنتاکتورهای مدل PFC

دارای تنوع دامنه جریانی مختلف

تولید شده از بهترین مواد اولییه با کیفیت بالا

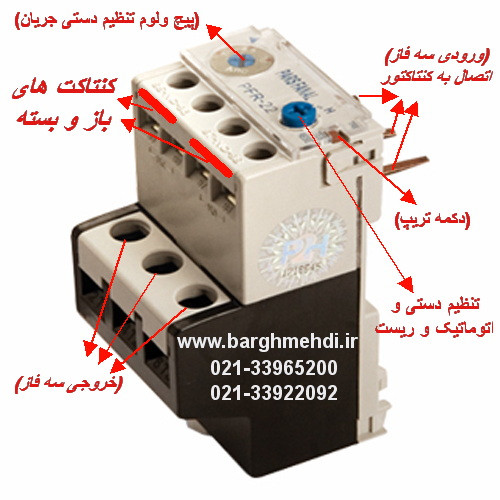

(قسمت‌های یک رله بیمتال)



برق و صنعت مهدی نمایندگی فروش رله‌حرارتی بی‌متال های پارس فانال با قیمت مناسب

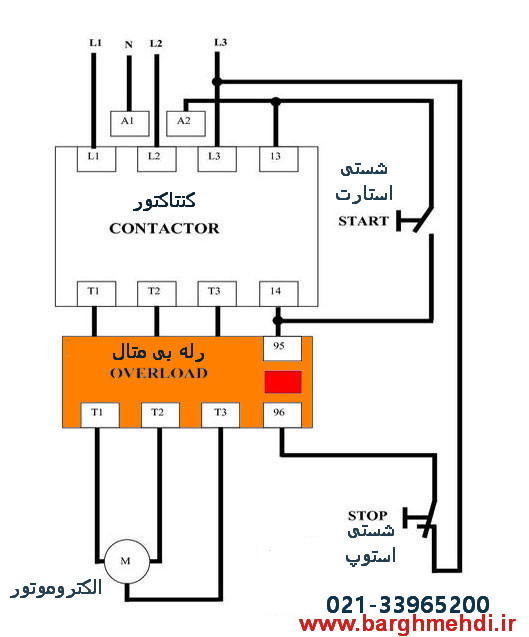

(طریقه نصب رله حرارتی بی‌متال پارس فانال به کنتاکتور)



توجه: بی متال توسط سه شاخک که از جنس مس میباشد به خروجی کنتاکتور در تابلو برق متصل می‌شود
