ترموستات حرارتی دیجیتال 40- تا 1300 میکرومکس (کنترلر دما 1300 درجه میکرومکس) مدلMODEL : MMX-1300P

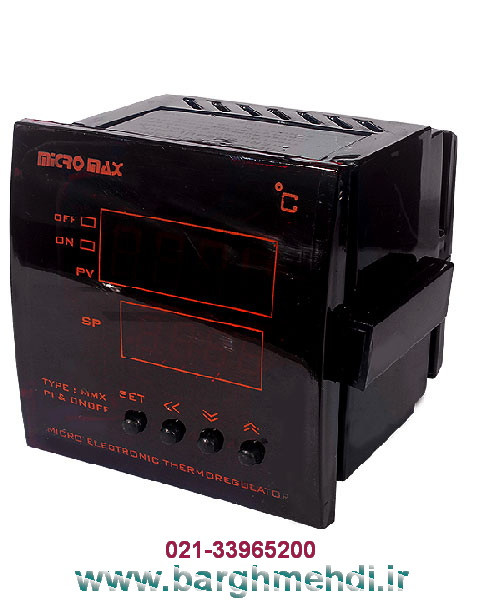

ترموستات دیجیتال 1300 درجه مدل MMX-1300P میکرومکس سایز 96*96

برق و صنعت مهدی 02133965200 - 02133922092 - 09121768027

آدرس: تهران-خیابان لاله زار-پاساژ بازارصنعت-پلاک001

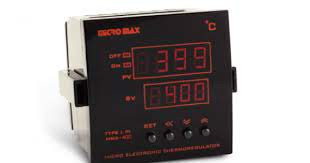

(ترموستات 1300 درجه میکرو)

ترموستات دیجیتالی مدل MMX-1300PI  میکرومکس دارای محدوده اندازه گیری و تنظیم درجه حرارت 40- تا 1300 درجه سانتیگراد با دقت 1 درجه سانتی گراد می باشد. این محصول دارای دو ردیف نمایشگر دیجیتال جهت نمایش دما و درجه حرارتی تنظیمی می باشد.

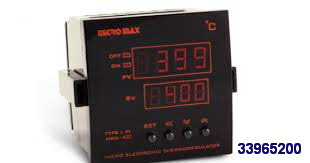

(ترموستات دیجیتال 1300 درجه مدل MMX-400PI میکرومکس)

آشنایی با پارامترهای ترموستات:

SP (SET POINT) : درجه حرارت تنظیم شده
PI : تناسبی هوشمند
PV : درجه حرارت موجود
Dif : پسماند حرارتی
Offset  : جهت تصحیح خطاهای محیطی

وظیفه و تعریف هر پارامتر:

سیکل cycle

زمان سیکل  مجموع زمانهای قطع و وصل میباشد که نسبت به زمان قطع به زمان وصل توسط برنامه هوشمند میکروپروسسوری داخل دستگاه تعیین می شود.

offset

پارامتر Offset  برای تصحیح خطاهای محیطی موجود مانند خطای ترموکوپل، خطای اختلاف دمای نوک ترموکوپل با محیط مورد نظر و سایر خطاها در نظر گرفته شده است به همین دلیل توصیه میشود که همواره Offset روی صفر تنظیم گردد مگر در مواردی که از میزان خطای موجود کاملا مطمئن باشید. در این حالت مقدار Offset در تمام رنج بر روی قرائت های دما موثر خواهد بود.

حالت ON-OFF

در این حالت پارامتر Cycle را روی ON/OFF تنظیم نمایید. پسماند مورد نظر را نیز توسط پارامتر dif از 0 الی 60 درجه تنظیم نمایید. بدین ترتیب با بالا رفتن درجه حرارت رله خروجی در نقطه SP (نقطه تنظیم Set Point) قطع می گردد. با پایین آمدن درجه حرارت در نقطه SP-dif وصل شده و با بالا رفتن دوباره حرارت تا نقطه SP وصل می ماند. در نتیجه رله خروجی همواره در زیر نقطه SP-dif وصل و در بالای نقطه SP قطع می باشد. در فاصله بین این دو نقطه رله خروجی از حالت قبلی خود پیروی می کند.

حالت PI

در حالت PI (تناسبی هوشمند) رله خروجی دستگاه در درجه حرارت پایین تر از SP-dif به صورت دائم وصل و در درجه حرارت بالاتر از SP به صورت دائم قطع می باشد. در این فاصله دمایی یعنی بین درجه حرارت SP-dif  تا SP رله خروجی مدتی قطع و مدتی وصل می باشد که حاصل جمع زمان های قطع و وصل یک Cycle می باشد که می توان مقدار آن را توسط پارامتر Cycle از 4 ثانیه الی 240 ثانیه تنظیم نمود. نسبت زمان وصل به قطع توسط برنامه هوشمند داخلی بصورت تناسبی تنظیم می شود تا سیستم با دقت کافی در نقطه SP ثابت بماند. با تنظیم دقیق مقدار زمان Cycle و پسماند حرارتی dif می توان سیستم را تنها با یک درجه خطا در حول نقطه تنظیم ثابت نگه داشت. به طور مثال می توان برای هیترهای الکتریکی مانند دستگاه های تزریق پلاستیک جهت تنظیم دقیق، زمان Cycle را بین 4 الی 16 ثانیه و درجه حرارت dif را بین 3 الی 10 درجه تنظیم

با کلید (انتخاب >>) هر یک از پارمترهای مورد نیاز ( sp, dif, Offset,Cycle , … ) را انتخاب نموده و پس از تغییر، با فشردن دکمه Set به حافظه دائمی منتقل نمایید. دقت شود در هر تغییر دکمه Set در انتها فشرده شود تا تغییرات در حافظه دائمی ثبت گردد.
با فشار دادن همزمان دو کلید ^ و ˅ به مدت 5 ثانیه دستگاه در حالت قفل کلید ( LOCK ) قرار گرفته و در صورتیکه این عمل دوباره تکرار شود به حالت Unlock رفته و کلیدها فعال می شوند. حالت قفل کلید و یا باز بودن کلید در حافظه دائمی ثبت خواهد شد.
