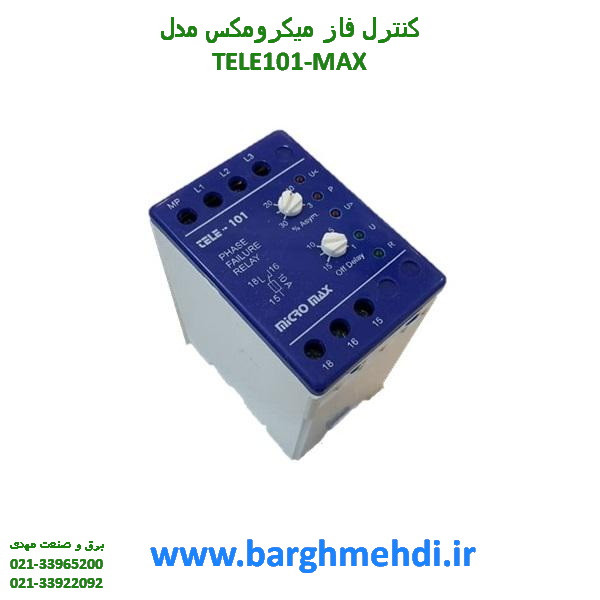

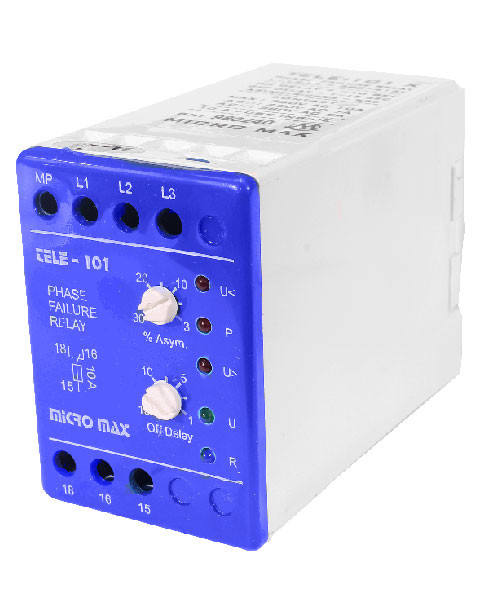

رله کنترل فاز میکرو مدل TELE-101-MAX

رله کنترل فاز میکرومکس مدل TELE101-MAX

برق وصنعت مهدی 02133965200 - 02133922092 - 09121768027

رله کنترل فاز یک رله حفاظتی میباشد که در صنعت برق و ساخت تابلوهای صنعتی مورد استفاده قرار میگیرد،شرکت میکرو مکس یکی از تولیدکنندگان این نوع رله ها است.

(وظایف کنترل فاز)

رله کنترل فاز هنگام بروز یکی از خطاهای زیر ، مدار فرمان را قطع میکند تا از خسارت و آسیب به تجهیزات برقی جلوگیری کند.به همین دلیل هنگام خرید باید در انتخاب کنترل فاز دقت زیادی کرد تا مانع از بروز آسیب به تجهیزات برقی شود،در قسمت زیر به این خطاها اشاره میکنیم.

• ولتاژ بالاتر از حد مجاز باشد.
• ولتاژ پایین تر از حد مجاز باشد.
• عدم تقارن بیش از حد فازها
• قطع شدن یکی از فازها
• جابجایی فازها

(کارایی -جنس بدنه-نحوه سیمبندی)

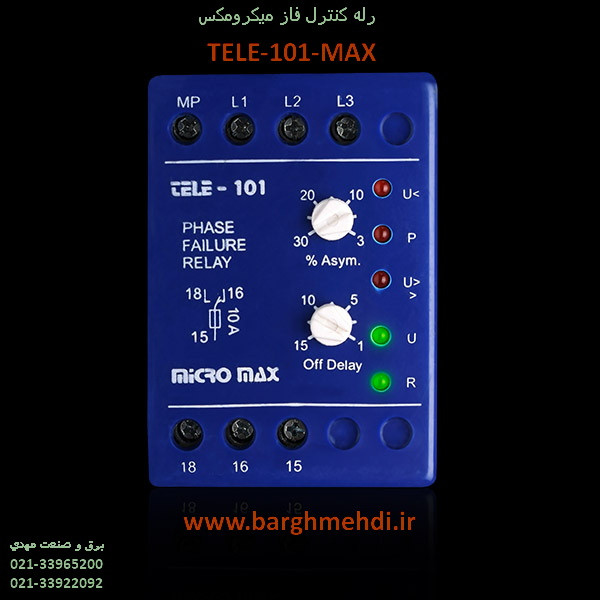

جنس بدنه کنترل فاز میکرومکس، از پلاستیک فشرده میباشد که در برابر گرما،حرارت و ضربه بسیار مقاوم میباشد،روی کنترل فاز 5 عدد LED قرار دارد که هر کدام نشانگر یکی از موارد زیر میباشند .

• R : نشانگر وصل بودن رله
• U : وجود ولتاژ  تغذیه
• U<: افزایش ولتاژ
• U>: کاهش ولتاژ
• P : عدم تقارن فازها / جابجایی فازها

در کنار این 5 نشانگر، دو پیچ تنظیم وجود دارد که وظایف آنها به شرح زیر میباشد:

• پیچ تنظیم (ASYM%) : از این پیچ برای تعیین درصد عدم تقارن ولتاژ بین فازها استفاده میشود،کنترل فاز میکرومکس مدل TELE101 از 3درصد الی 30 درصد قابل تنظیم میباشد که در اکثر موارد بهترین تنظیم برای این حساسیت 15 الی 20 درصد میباشد.به طور مثال در الکتروموتورهایی که ولتاژ برگشت زیادی دارند از حساسیت 5 درصد میتوان استفاده نمود و در صورتی که عدم تقارن ولتاژ موجود در شبکه مزاحم عمل رله کنترل فاز باشد از حساسیت های بین 25 الی 30 درصد بهترین تنظیم برای استفاده است.
• پیچ تنظیم (OFF DELAY) : زمانی که خطایی در مدار رخ دهد با این پیچ تنظیم ، مدت زمانی که باید سپری شود تا رله ، مدار را قطع کند را میتوان تنظیم کرد.

رله کنترل فاز میکرو مکس ، دارای 3 ترمینال با نام های L1-L2-L3 است که جهت ورودی فازها میباشد و ترمینال MP برای ورودی سیم نول است.ترمینال های شماره 15 و 18 با شاسی استوپ کنتاکت بیمتال یا کنترل بار به صورت سری در مدار تغذیه بوبین کنتاکتور قرار میگیرد، درصورتی که بعد از نصب ، چراغ نشانگر P روشن شود به این معنی میباشد که فازها جابجا بسته شده اند و باید جای دو فاز را با هم تعویض نمود تا رله کنترل فاز  عملکرد عادی خود را شروع کند.

کنترل فاز میکرو مدل TELE 101-MAX ساخت ایران بوده که مطابق با استاندارد IEC60947 تولید میشود و دارای 24 ماه گارانتی تعویض میباشد.

به طور کلی کنترل فاز میکرو مکس مدل TELE101-MAX یک محصول باکیفیت میباشد و با قیمت مناسبی که دارد یک رقیب بزرگ برای نمونه های مشابه خود محسوب میشود.

استفاده از این محصول علاوه بر کمک به  اقتصاد کشور به حمایت از تولید ملی و کالای ایرانی نیز کمک میکند.
