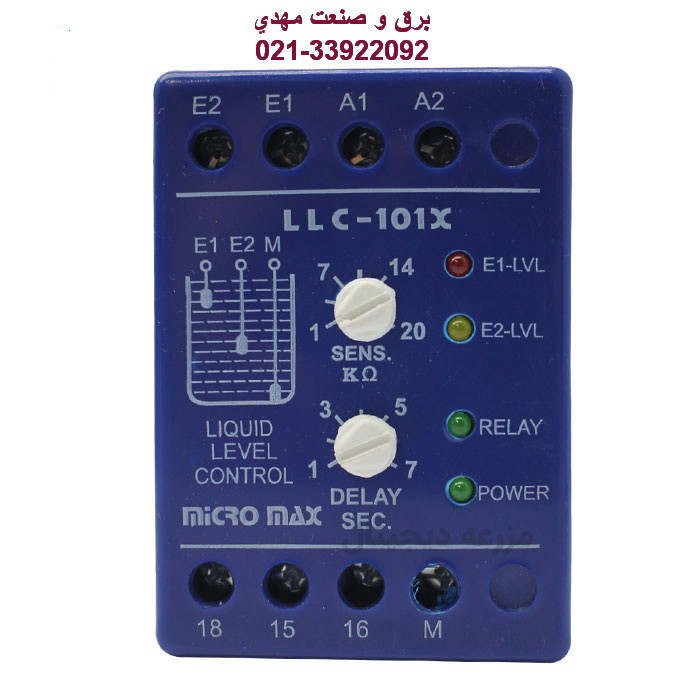

رله کنترل سطح مایعات میکرومکس (فلوتر میکرومکس) مدل LLC-101X

رله کنترل سطح مایعات میکرومکس(فلوتر میکرومکس) مدل LLC-101X

برق و صنعت مهدی 02133965200 - 02133922092 - 09121768027

آدرس: تهران-لاله‌زار-پاساژبازار صنعت-پلاک0011

فلوتر میکرومکس چیست؟

رله کنترل سطح مایعات(فلوترالکترونیکی) میکرومکس برای جلوگیری از عملکرد خشک کار کردن  پمپ های شناور و تنظیم سطح آب در منابع هوایی صنعتی مورد استفاده قرار میگیرد. این محصول  دارای کیفیت و دقت عملکرد بالایی میباشد که دارای 1 سال گارانتی نیز است.

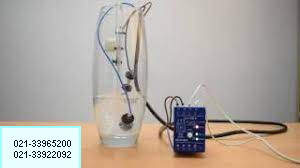

(عملکرد رله کنترل سطح مایعات میکرومکس مدل LLC-101X)

رله کنترل سطح مایعات یا (فلوتر) کاربرد زیادی در صنعت برق دارد. عملکرد این رله به این گونه میباشد که با عبور جریان ناچیز از بین الکترون‌ها (سنسورها) معلق در محلول، سطح مایع در منبع را تشخیص میدهد ( به دلیل اینکه مایعات مختلف مانند آب، محلول‌های اسیدی و ... کم و بیش هادی الکتریسیته میباشند.)



رله کنترل سطح مایعات میکرومکس برای کنترل پمپ‌های اتوماتیک مخزن‌های آب و حفاظت پمپ‌های شناور در برابر خشک کارکردن و بدون آب و به حداکثر رساندن راندمان چاه، تنظیم سطح آب در منابع هوایی صنعتی به کار میرود.

همچنین رله کنترل سطح مایعات (فلوتر) تجهیزی مناسب برای کنترل سطح ، حفاظت و اتوماتیک نمودن سیستم های پمپاژ مایعات رسانای جریان برق ، با کیفیت و دقت بالا میباشد.
رله کنترل سطح مایعات میکرومکس دارای پیچ تنظیم حساسیت است. جریان الکترودهای این رله حداکثر 5 میلی آمپر AC میباشد که از شبکه برق رسانی کاملا  ایزوله است.

طریقه نصب فلوتر (رله کنترل سطح مایعات) میکرومکس

فاز و نول شبکه به ترمینالهای A1 , A2  وصل میشوند و ترمینال 15 جهت اتصال به ترمینال A2 یا فاز برگشتی فیوز در مدار فرمان مورد استفاده قرار میگیرد. و ترمینال 16 و 18 به بوبین کنتاکتور متصل میشوند برای کنترل سطح آب از ترمینال 16 و جهت حفاظت پمپ از کارکرد خشک از ترمینال 18 استفاده میشود.

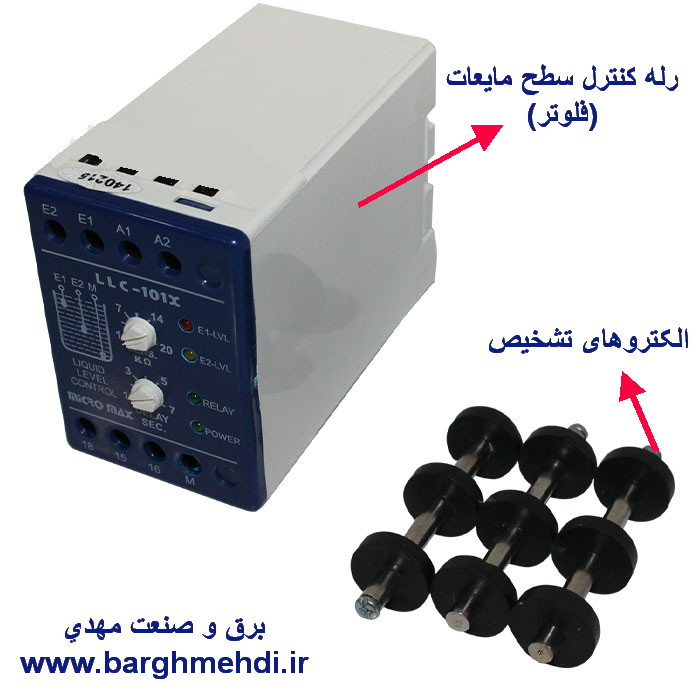

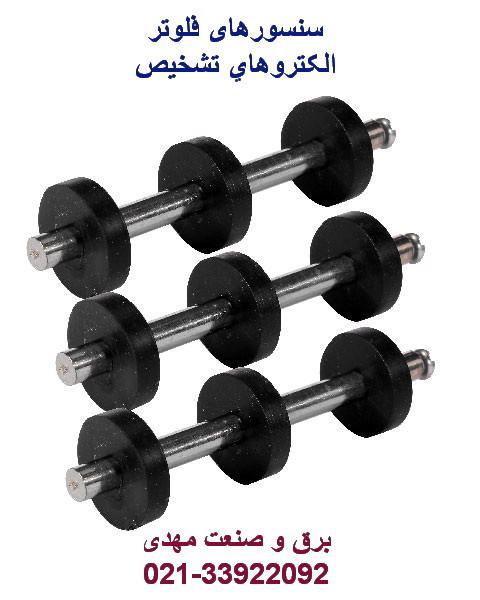

ترمینال M در پائین ترین سطح مایع و یا بدنه مخزن متصل میشود . و با تنظیم الکترودها در دو سطح دلخواه E1  و E2 میتوان حداقل و حداکثر مایع موجود در منبع را کنترل کرد. ترمینال E2 به الکترود معلق در سطح پائین متصل می شود و E1 به الکترود معلق در سطح بالا اتصال پیدا میکند











www.barghmehdi.ir













طریقه عملکرد فلوتر میکرومکس

وقتیکه سطح مایع به الکترود E2 برسد چراغ E2 روشن خواهد شد که نشان دهنده بالا رفتن مایع از سطح پائین است با افزایش مایع در مخزن و رسیدن سطح آن به الکترود E1 چراغ E1 روشن خواهد شد که در این زمان به رله خروجی فرمان قطع پمپاژ را میدهد . هنگامی که رله عمل می کند چراغ RELAY روشن میشود.

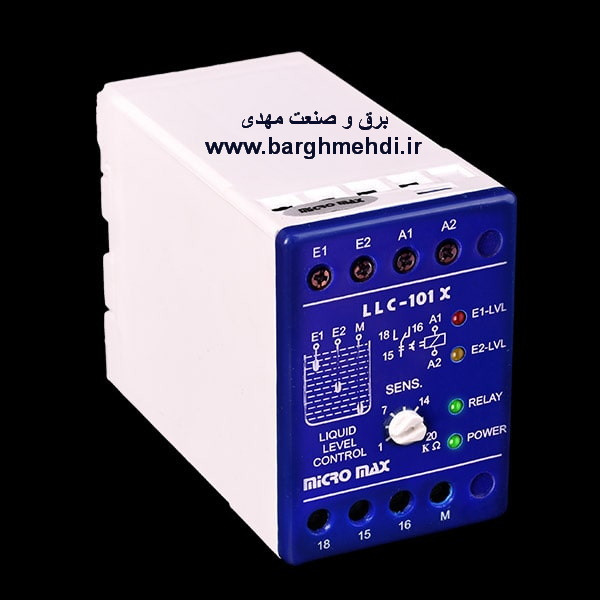

برخی از ویژگی‌های فلوتر میکرومکس مدل LLC-101

• تنظیم حساسیت از 1 کیلو اهم الی 20 کیلو اهم
• دارای یک رله خروجی دوطرفه
• عمر کنتاکت بیش از 10 میلیون بار
• تلفات داخلی کمتر از 2 وات

ابعاد فلوتر میکرومکس مدل LLC-101
