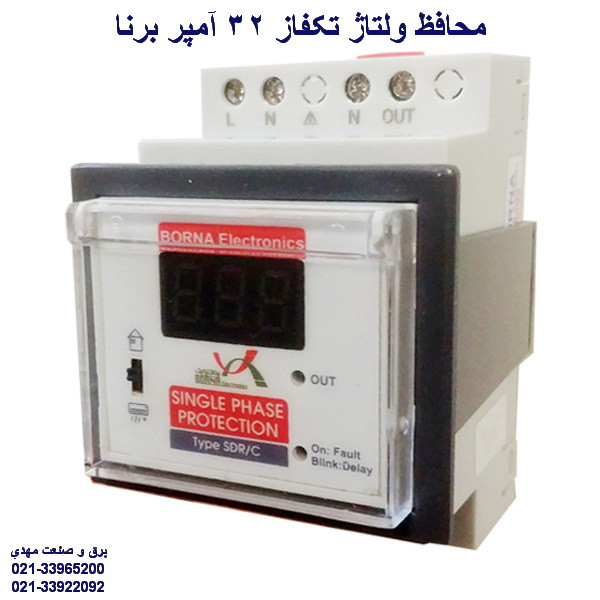

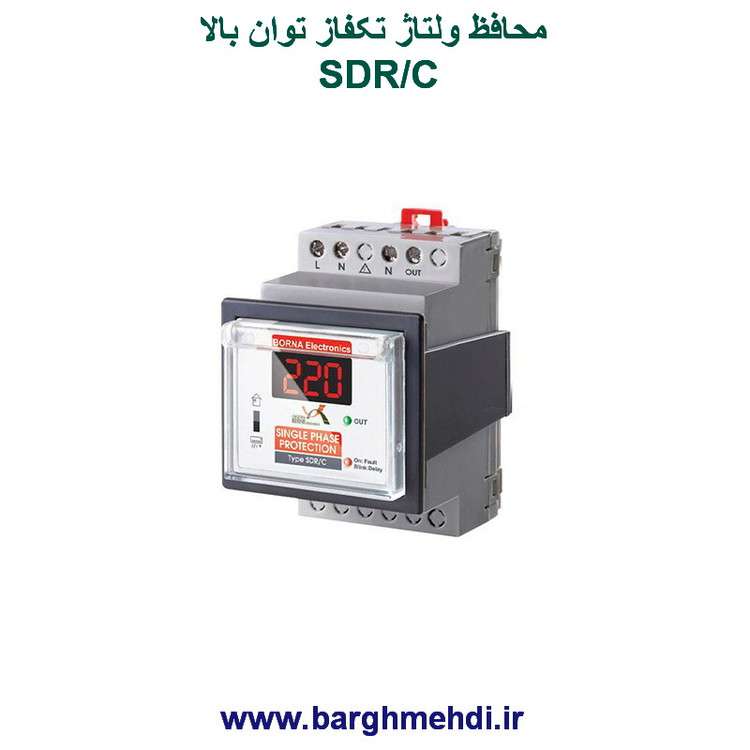

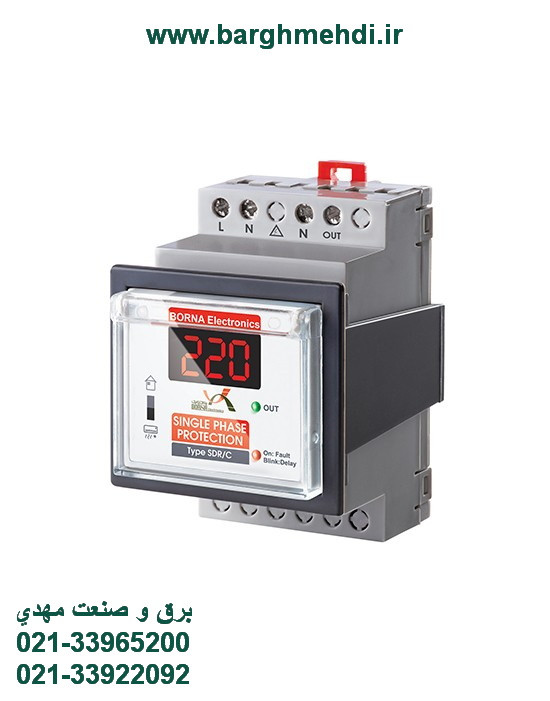

محافظ ولتاژ تکفاز 32آمپر دیجیتال برناالکترونیک (محافظ ولتاژ توان بالا) مدل SDR/C

محافظ ولتاژ تکفاز 32 آمپر دیجیتال برناالکترونیک مدل SDR/C

برق و صنعت مهدی 02133965200 - 02133922092 - 09121768027

آدرس: تهران-خیابان لاله زار جنوبی-پاساژ بازار صنعت-پلاک 0011

(محافظ ولتاژ برنا چگونه کار میکند؟)

این تجهیز با اتصال برق شبکه به ترمینالهای ”N و L” شروع به کار می کند.

زمانیکه برق شبکه وصل شود ، ابتدا روی صفحه نمایشگر دیجیتال محصول  ولتاژ شبکه و سپس زمان تاخیر در وصل نمایش داده میشود.

مدت زمان تاخیر برای حفاظت لوازم خانگی 1دقیقه یا (60ثانیه) و برای کولرهای گازی 3دقیقه یا (180ثانیه) میباشد که به صورت معکوس شروع به شمارش میکند و همزمان سیگنال قرمز (BLINK) چشمک میزند تا زمان به پایان برسد.

لازم به ذکر است : در صورتیکه ولتاژ کمتر یا بیشتر از حد مجاز باشد زمانسنجی آغاز نخواهد شد.

پس از اتمام زمان ، ولتاژ شبکه روی نمایشگر محصول نمایش داده میشود سپس خروجی برق‌دار و سیگنال OUT روشن میشود.

در صورتیکه ولتاژ بیشتر یا کمتر از حد مجاز باشد، خروجی محصول قطع میشود و سیگنال OUT خاموش شده و سیگنال قرمز روشن می شود.

در صورتیکه ولتاژ شبکه به وضعیت عادی برگردد مراحل فوق تکرار می گردد.

( مشخصات کلی )

• محافظت در برابر کاهش یا افزایش ولتاژ شبکه
• محافظت در برابر دو فاز شدن شبکه تک فاز
• قابل استفاده برای تمامی مصرف کنندگان تک فاز تا ۶ کیلو وات
• دارای تایمر ضربه گیر

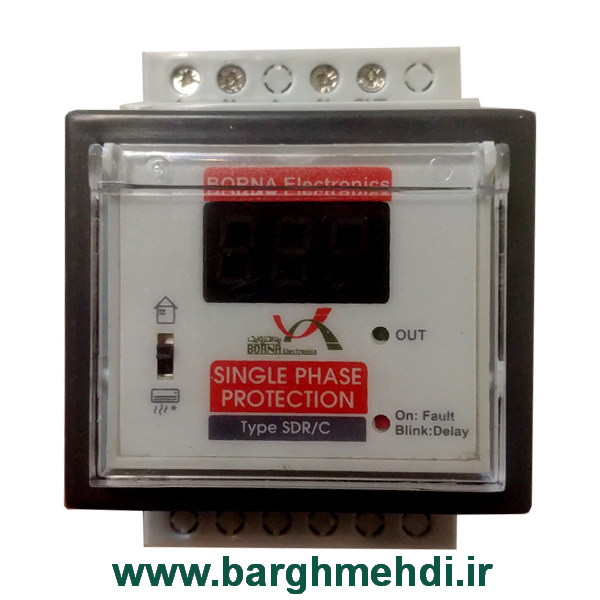

• دارای نمایشگر 7Segment برای نمایش:

          - U=220: ولتاژ شبکه

          - T=180: تأخیر در وصل

• دارای سیگنال های:

        - RED

            - ON: Fault ولتاژ کمتر یا بیشتر از حد مجاز (روشن)

            - Delay:BLINK  تأخیــر در وصل (بصورت چشمک زن)

        - GREEN

           - OUT: نمایشگر وصل خروجی

           - دارای یک کلید برای انتخاب زمان تاخیر در وصل

                - حفاظت لوازم خانگی (۶۰ ثانیه)

                - حفاظت کولر گازی (۱۸۰ ثانیه)
