کنترل بار دیجیتال ۱ تا ۶۰ آمپر شیواامواج کد: 13F6 مدل : DLF-60A
DIGITAL LOAD MONITORING RELAY 1-60A SHIVA AMVAJ _ MODEL:DLF-60A _ CODE:13F6
برند:شیواامواج
گارانتی 36 ماهه شرکت شیواامواج
توضیحات
کنترل بار دیجیتال ۱ تا ۶۰ آمپر شیواامواج کد: 13F6 مدل : DLF-60A
برق و صنعت مهدی 02133965200 - 02133922092 - 09121768027
آدرس : تهران - لاله زار جنوبی - پاساژ بازار صنعت - پلاک 0011
(کنترل بار دیجیتال چیست؟)
کنترلبار یکی از انواع تجهیزات حفاظتی در برابر افزایش، کاهش و عدم تقارن جریانها میباشد که به عنوان یکی از مهمترین کاربردهای آن میتوان به حفاظت از الکتروموتورها اشاره کرد.
(توضیح مختصر درباره کنترل بار دیجیتال شیواامواج)
دستگاه کنترل بار دیجیتال با بهرهگیری از تکنولوژی روز دنیا و با استفاده از سیستم میکروپروسسوری جهت کنترل بسیار دقیق اختلالات ناشی از عدم تقارن جریان و افزایش یا کاهش جریان برای استفاده در کلیه مراکز صنعتی بدون نیاز به CT (ترانس جریان) و در دو مدل (1 الی ۶۰ آآمپر) و (۰٫۵ الی ۱۵ آمپر) طراحی و ساخته شده است.
(نحوه عملکرد کنترل بار)

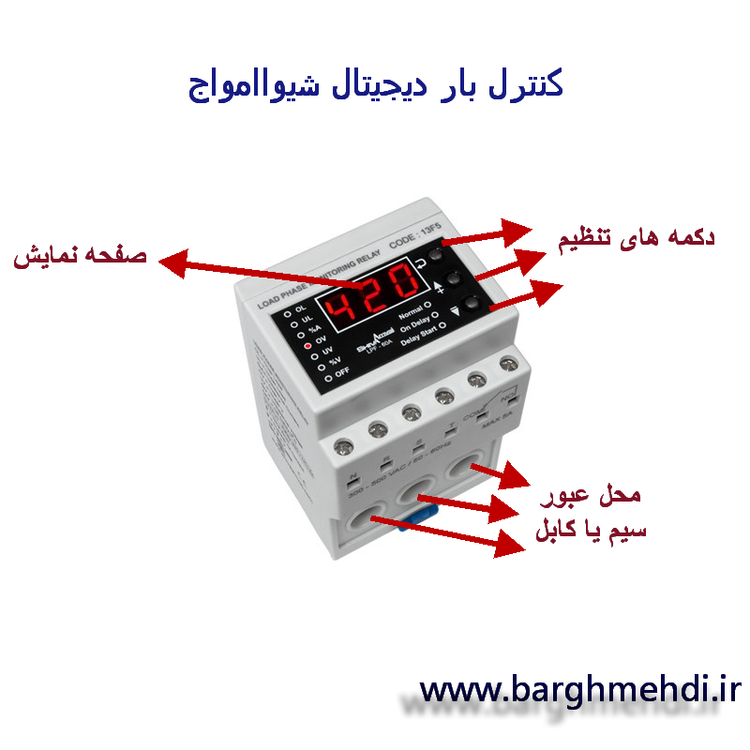

کنترل بار دارای سه ترانس جریان میباشد .کابل و سیم مورد نظر به ورودی این ترانس ها وصل میشود و دستگاه جریان عبوری از هر کابل را اندازه گیری میکند، و پس از مقایسه جریان تنظیم شده و جریان اندازه گیری شده در سیستم میکروپروسسوری این دستگاه، درصورت وجود اضافه جریان مدار را قطع می کند. و به این صورت از آسیب دیدن مصرف کننده جلوگیری میکند. روی دستگاه کلیدهایی برای تنظیم زمانهای تاخیر در وصل و تاخیر قطع تعبیه شده است. کنترلباردیجیتال دارای نشانگرهای مختلف جهت اعلام حالت های کاری و خطاهای رخ داده، می باشد.
کنترل بار جایگزین مناسبی برای بی متالها در حفاظت از الکتروموتورها میباشد. از جمله مزایای استفاده از کنترل بار میتوان به استهلاک مکانیکی کمتر و در نتیجه طول عمر بیشتر ، دقت و سرعت عملکرد بالاتر، عدم تاثیر پذیری از دمای محیط( بی متال ها تحت تاثیر دما قرار می گیرند)، قابلیت تنظیم تاخیر در وصل و قطع و ... می باشد.
نقد و بررسی
کنترل بار دیجیتال ۱ تا ۶۰ آمپر شیواامواج کد: 13F6 مدل : DLF-60A
برق و صنعت مهدی 02133965200 - 02133922092 - 09121768027
آدرس : تهران - لاله زار جنوبی - پاساژ بازار صنعت - پلاک 0011
(مشخصات کلی)
- نام محصول : کنترل بار دیجیتال 60 آمپر شیواامواج
- کد محصول : 13F6
- مدل محصول : DLF-60A
- ولتاژ تغذیه : 110VAC-220VAC
- حداکثر جریان : 60 آمپر
- کارایی در دما : منفی 20 درجه الی مثبت 65 درجه
- کارایی در رطوبت : 70 درصد
- خروجی : رله دو کنتاکت 5 آمپر
- نمایشگر دیجیتال : دارد
- ابعاد : 95*57*63
- درجه حفاظت : IP30
- شرکت سازنده : شرکت شیواامواج
- کشور سازنده : ایران
- ضمانت : 3 سال گارانتی
(توضیح مختصر درباره کنترل بار دیجیتال شیواامواج)
دستگاه کنترل بار دیجیتال با بهرهگیری از تکنولوژی روز دنیا و با استفاده از سیستم میکروپروسسوری جهت کنترل بسیار دقیق اختلالات ناشی از عدم تقارن جریان و افزایش یا کاهش جریان برای استفاده در کلیه مراکز صنعتی بدون نیاز به CT (ترانس جریان) و در دو مدل (1 الی ۶۰ آآمپر) و (۰٫۵ الی ۱۵ آمپر) طراحی و ساخته شده است.
(کاربرد کنترل بار)
کنترل بار جهت حفاظت موتورهای الکتریکی تکفاز و سه فاز ، ژنراتورها و ترانسهای قدرت در مقابل اضافه جریان، عدم تقارن جریان ها و اتصال کوتاه مورد استفاده قرار می گیرد.
(ویژگیهای كنترل بار ديجيتال شیوا امواج)
- حفاظت دستگاه هاي سه فاز با استفاده از سيستم ميكروپروسسوري
- كنترل جريان براساس منحني I2t

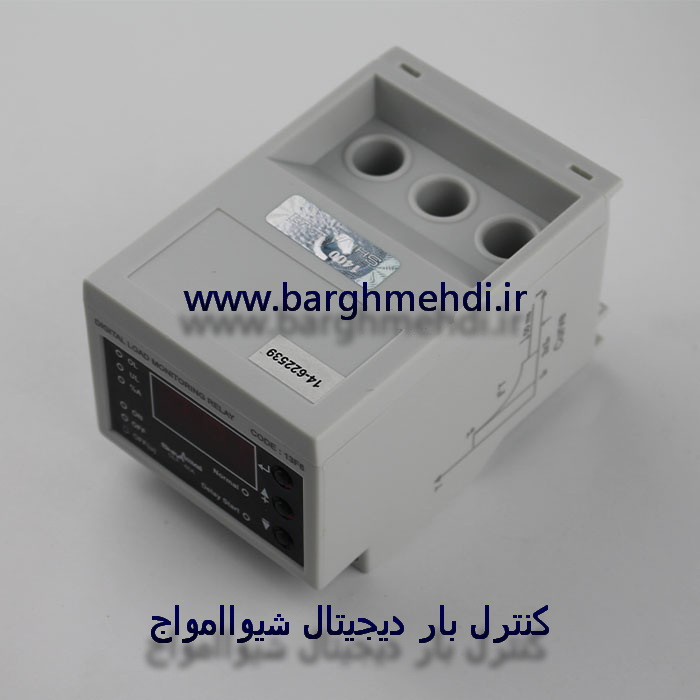

- اندازه گيري جريان بدون نياز به CT و با عبور مستقيم كابل(حداكثر (25mm2
- نمايش جريان،مقادير تنظيمي و پيغام هاي خطا
- حفاظت در برابر افزايش ، كاهش و عدم تقارن جريان ها

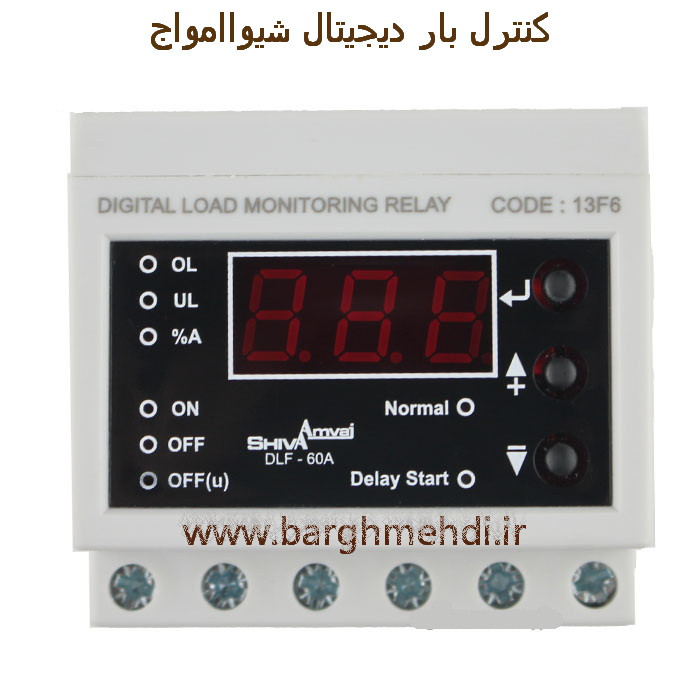

کنترل بار دیجیتال شیواامواج دارای 8 عدد نشانگر براي اعلام:
(نشانگرهادر حالت تنظيم ثابت و در حالت خطا چشمك زن)
- OL: افزايش جريان(1_60A)
- UL: كاهش جريان(قابل تنظيم تا يك واحدكمتر از OL)
- A%: عدم تقارن جريان ها(%100-7)
- ON: تاخير در وصل يا تاخير براي Reset((0-240Sec
- OFF: تاخير در قطع براي خطاي OL و A%((0-10Sec
- OFF(u): تاخير در قطع براي خطايUL ((5-10Sec
- NORMAL: وضعيت رله
- Delay Start: زمان استارت اوليه((0-120Sec
