تایمر صنعتی 60 ثانیه آنالوگ میکرومکس مدلMT-101 (تایمر تاخیر در وصل 0 تا 60 ثانیه)
تایمر 0 تا 60 ثانیهای آنالوگ میکرومکس مدل MT-101
برق و صنعت مهدی 02133965200 - 02133922092 - 09121768027
(تایمر صنعتی چیست)
یکی از تجهیزاتی که در مدارهای الکتریکی کاربرد زیادی دارد، تایمر صنعتی میباشد. از این تجهیز برای زمانسنجی جریان برق و کنترل آن استفاده میشود. تایمر صنعتی در مدار فرمان و اتوماسیون برای راهاندازی خودکار دستگاهها و تجهیزات، شروع و راهاندازی یک فرآیند صنعتی کاربرد دارند.
(انواع تایمر صنعتی)
تایمرهای صنعتی از لحاظ شکل ظاهری و نحوهی کارکرد، به دو دسته تقسیم میشود.
تایمرهای صنعتی آنالوگ و تایمر صنعتی دیجیتال.
- تایمر صنعتی آنالوگ: این دسته از تایمرها به صورت دستی قابل تنظیم بوده و صفحه نمایشی برای مشاهده زمانبندی ندارند و معمولا زمانی که سپری شده است را نمایش نمیدهد.

- تایمر صنعتی دیجیتال: این دسته از تایمرها، بر خلاف نوع آنالوگ،صفحه نمایشی برای تنظیم و زمانبندی دارند و امکان مشاهدهی زمان سپریشده هم وجود دارد. لازم به ذکر است که تایمر صنعتی دیجیتال، از تایمر الکتریکی دقیقتر است.

(کاربرد تایمر)
به طور کلی، در یک سیستم الکتریکی، هر جا که بخواهیم زمان شروع، پایان یا مدت زمان کلی یک عملکرد را تعیین و آن را کنترل کنیم از تایمر صنعتی استفاده میکنیم.

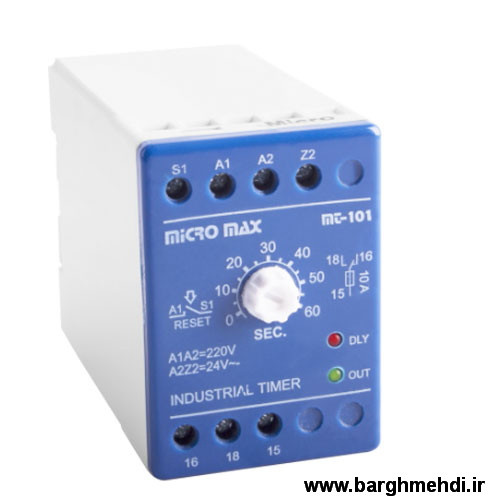

تایمر 0 تا 60 ثانیهای آنالوگ میکرومکس مدل MT-101
برق و صنعت مهدی 02133965200 - 02133922092 - 09121768027
(مشخصات کلی)
- نام کالا : تایمر صنعتی آنالوگ میکرومکس
- کد کالا : MT-101
- ولتاژ تغذیه : 220 ولت AC و 24 ولت AC - DC
- تنظیم زمان : 0 تا 60 ثانیه
- نوع تایمر : تاخیر در وصل
- حداکثر جریان کنتاکت : 10 آمپر
- اعلام حالت زمان گیری : روشن شدن نشانگر قرمز (DLY)
- اعلام اتمام حالت زمان سنجی : روشن شدن نشانگر سبز (OUT)
- شرکت سازنده : تولید شده توسط شرکت میکرومکس MICRO MAX
- ضامنت : 24 ماه گارانتی تعویض
- کشور سازنده : ایران
(درباره تایمر صنعتی آنالوگ 0 تا 60 ثانیه میکرومکس)
تایمر صنعتی آنالوگ 0 تا 60 ثانیه میکرومکس مدل MT-101 از نوع تایمرهای تاخیر در وصل یا (On Delay) میباشد که به منظور ایجاد وقفه در روشن شدن یک تجهیز یا قسمتی از یک مدار فرمان مورد استفاده قرار میگیرد.ضمنا این تایمر مناسب برای انواع تابلوهای اتوماسیون با ولتاژ تغذیه ۲۴ ولت AC و DC یا ۲۲۰ ولت AC با جریان کنتاکت حداکثر ۱۰ آمپر و طول عمر حداقل ۱۰ میلیون بار کنتاکت میباشد.
تایمر صنعتی 0 تا 60 ثانیه میکرومکس مدل MT-101 در تابلوهای فرمان برای اتوماسیون، زمان سنجی، راه اندازی دستگاههای اتوماتیک و همچنین استارت موتورهای سنگین سهفاز برای عبور از حالت ستاره به مثلث کاربرد زیادی دارد.

(مشخصات فنی دستگاه)

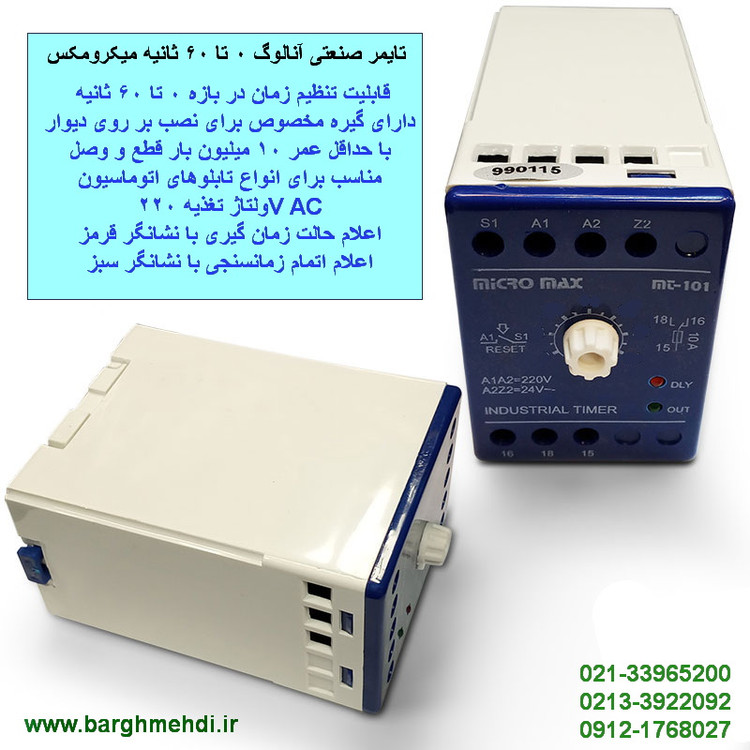

- قابلیت تنظیم زمان در بازه 0 تا 60 ثانیه
- دارای گیره مخصوص برای نصب بر روی دیوار
- با حداقل عمر 10 ملیون بار قطع و وصل
- مناسب برای انواع تابلوهای اتوماسیون
- بسیار پر کاربرد برای استارت موتورهای سنگین سه فاز برای عبور از حالت ستاره به مثلث
- ولتاژ تغذیه 220V AC
- جریان کنتاکت حداکثر 10 آمپر
- تلفات داخلی حداکثر 1.2 وات
- اعلام حالت زمان گیری با نشانگر قرمز
- اعلام اتمام زمانسنجی با نشانگر سبز
(طریقه نصب و روش کار تایمر)

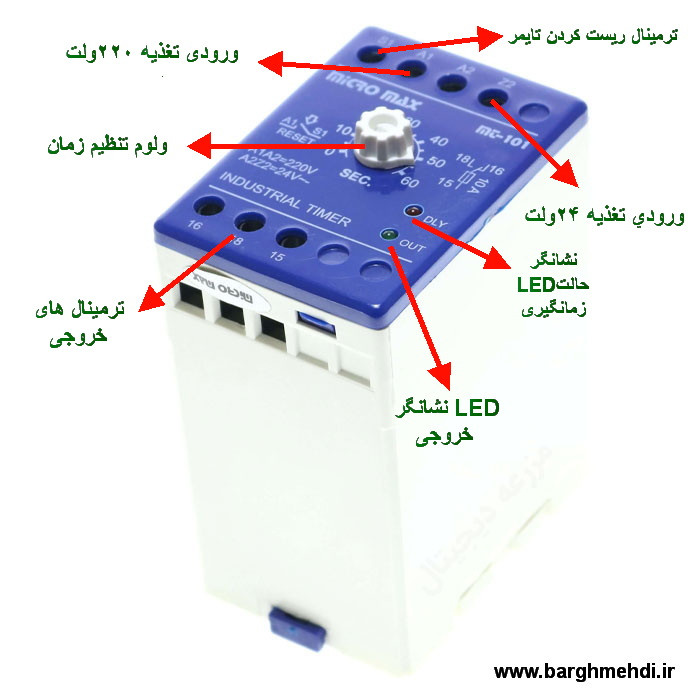

تایمر صنعتی آنالوگ 60ثانیه میکرومکس دارای 4 ترمینال ورودی در قسمت بالا میباشد که با نام A1 - A2 - Z2 - S1 مشخص شدهاند،همچنین 3 ترمینال خروجی در قسمت پایین قرار دارند و با شمارههای 15 - 16 - 18 مشخص شده اند،علاوه بر این ترمینالها ، یک پیچ ولوم سفید رنگ روی تایمر وجود دار دارد که وسط دایرهای مندرج از عدد 0 الی 60 قرارگرفته است و با چرخاندن این ولوم زمان قطع و وصل را میتوان تغییر داد.
ترمینالهای A1 و A2 برای اتصال ولتاژ ۲۲۰ ولت AC و ترمینالهای A2 و Z2 برای اتصال ولتاژ ۲۴ ولت AC یا Dc میباشند. با اتصال منبع تغذیه به تایمر ، چراغ LED قرمز روی دستگاه روشن شده و این به معنی شروع شدن زمان سنجی است.
با چرخاندن پیچ ولوم تایمر ،مدت زمانی که مدنظر داریم را بین اعداد 0 تا 60 مشخص میکنیم ، پس از سپری شدن زمان تعریف شده به تایمر، رله خروجی عمل کرده و چراغ LEDسبز روشن میشود. در این حالت اتصال ترمینال ۱۵ از ترمینال ۱۶ قطع شده و به ۱۸ متصل میشود. تا زمان قطع شدن ولتاز برق تغذیه، اتصال به همین حالت باقی میماند و پس از قطع ولتاژ مجدداً به حالت اولیه برمیگردد.
ریست کردن تایمر به روش زیر صورت میپذیرد:
برای این کار کافیست ترمینال S1 را به A1 متصل و سپس جدا کنید.
