ترمینال‌های شاخه‌ای (پلاستیکی پلی‌اتیلن) ، جهت انشعاب گیری از سیم‌ها در محیط‌های گوناگون استفاده میشوند.ساختار ترمینال‌های شاخه‌ای دارای یک سلول ورودی و یک سلول خروجی هستند، که سیم ورودی و خروجی به واسطه بستن سیم گیر پیجی تعبیه شده در بدنه عایق این ترمینال‌ها و هادی قرار گرفته بین این دو سیم گیر، به یکدیگر متصل می‌شوند.

(انواع ترمینال شاخه‌ای)

ترمینال شاخه‌ای به دو دسته تقسیم می‌شود.

ترمینال‌های شاخه‌ای نرم
ترمینال‌های شاخه‌ای سخت

ترمینال‌های شاخه‌ای نرم (دنبه‌ای) از جنس پلی‌اتیلن میباشند که خاصیت این ترمینال‌ها انعطاف پذیری و نرم بودن آنها میباشد.

ترمینال‌های شاخه‌ای سخت از جنس باکالیت و پلی‌امید میباشند که انعطاف پذیری نسبتا خیلی کمی دارد و خاصیت این نوع ترمینال تحمل درجه حرارت بالا میباشد و بیشتر در مکان‌هایی که حرارت بالا دارند از این ترمینال استفاده میشود.

(سایزهای ترمینال شاخه‌ای)

ترمینال شاخه‌ای (نمره) سایز 4 مناسب برای سیم 0.25 الی 0.75
ترمینال شاخه‌ای (نمره) سایز 6 مناسب برای سیم 0.5 الی 1.5
ترمینال شاخه‌ای (نمره) سایز 10 مناسب برای سیم 1 الی 2.5
ترمینال شاخه‌ای (نمره) سایز 16 مناسب برای سیم 1.5 الی 4
ترمینال شاخه‌ای (نمره) سایز 25 مناسب برای سبم 2.5 الی 6
ترمینال شاخه‌ای (نمره) سایز 35 مناسب برای سیم 2.5 الی 10

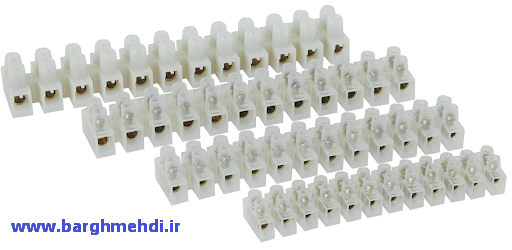

(شکل ظاهری ترمینال شاخه‌ای)

نقد و بررسی

ترمینال شاخه‌ای PVC سایز 25 ایران ونوس

برق و صنعت مهدی 02133965200 - 02133922092 - 09121768027

(مشخصات کلی)

نام محصول : ترمینال شاخه‌ای
برند محصول : ایران ونوس
کد محصول : PE2512
شدت جریان قابل تحمل : 63 آمپر
جنس بدنه : PVC
حداکثر ولتاژ نامی : 600 ولت
تحمل دما : 60 درجه سانتیگراد
جنس و آلیاژ پیچ : آبکاری گالوانیزه زرد استیل
سایز و ابعاد پیچ : M5*12
سیمگیر : AWG 13-11
سایز سیم قابل استفاده : سیم2.5الی 6
رنگ بدنه : سفید شیری
آلیاژ سیمگیر و پیچ اتصال : برنج MS58 (آبکاری سفارشی)
حداکثر گشتاور قابل تحمل : 17.7in lbs
مقاومت عایق در برابر ولتاژ : 3000V DC دردقیقه
مقاومت در برابر ولتاژ ناگهانی : 6000V ± 5 each time
مقاومت اتصالات : کم تر از 3mΩ
تعداد سلول در هر شاخه : 12 سلول (خانه)

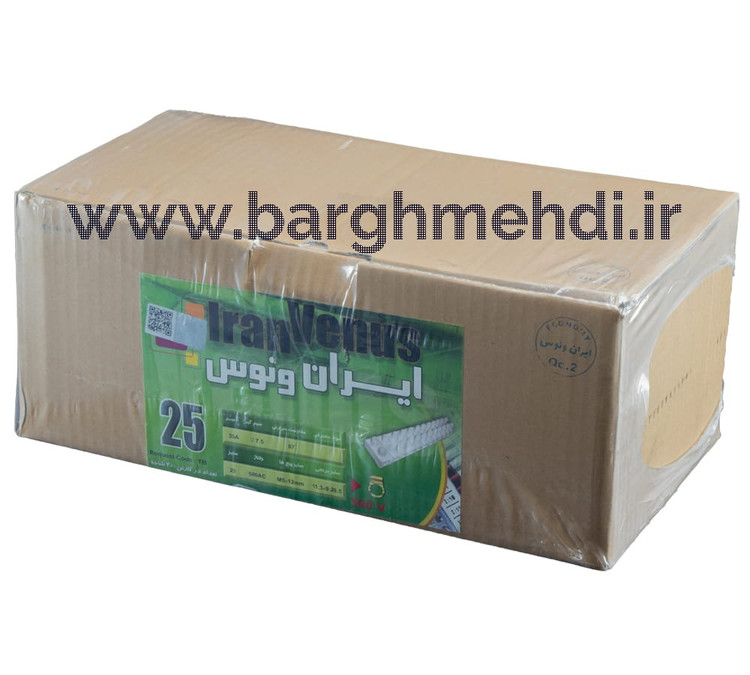

تعداد در هر بسته‌بندی : 50 شاخه
تعداد در کارتن : 50شاخه
شرکت سازنده : تولید شده توسط شرکت ایران ونوس
کشور سازنده : ایران

(قیمت هرشاخه ترمینال سایز 25 102/000 تومان میاشد)

(معرفی ترمینال شاخه‌ای سایز 25 ایران ونوس)

ترمینال‌ شاخه ای 25 پی وی سی (PVC) ایران ونوس یکی از بهترین گزینه‌ها برای اتصالات سه فاز می‌باشد این محصول مخصوص سیم‌های سایز 2.5 الی 6 می‌باشد . جنس مغزی آن از برنج MS58 می‌باشد و دارای 12 ردیف ترمینال می‌باشد . این محصول توانایی تحمل 63 آمپر جریان و 60 درجه سانتی‌گراد حرارت را در حالت استاندارد دارد . رنگ این محصول سفید شیری می‌باشد . این محصول ساخت کشور ایران می‌باشد .

(موارد استفاده ترمینال شاخه‌ای چیست؟)

این نوع ترمینال‌ها (پایانه اتصال سیم) ، جهت انشعاب گیری از سیم‌ها در محیط های گوناگون استفاده میگردد.

ترمینال‌های شاخه‌ای دارای یک سلول ورودی و یک سلول خروجی هستند، که سیم ورودی و خروجی به واسطه بستن سیمگیر پیجی تعبیه شده در بدنه عایق این ترمینال‌ها و هادی قرار گرفته بین این دو سیمگیر، به یکدیگر متصل میشوند. اتصال از طریق ترمینال شاخه‌ای، اتصالی موقت است و میتوان با باز کردن سیمگیرها با پیچ گوشتی، به رفع و اتصال مجدد به دفعات مبادرت ورزید.
