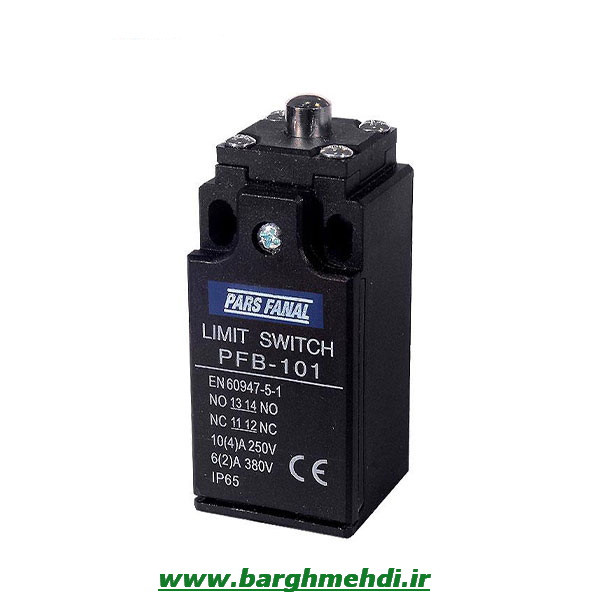

لیمیت سوئیچ (میکروسوسیچ دکمهای) بدنه پلاستیکی 101 پارس فانال MODEL : PFB-101
Limit Switch MODEL 101 PARS FANAL
برند:پارس فانال
گارانتی 24 ماهه شرکت پارس فانال
توضیحات
لیمیت سوئیچ (میکروسوسیچ دکمهای) بدنه پلاستیکی 101 پارس فانال MODEL : PFB-101
برق و صنعت مهدی 02133965200 - 02133922092 - 09121768027
(میکروسوییچ یا لیمیت سوئیچ چیست )
لیمیت سوئیچها یا میکروسوئیچها تجهیزات کنترل صنعتی هستند که دارای یک محرک یا عملگر مکانیکی متصل به کنتاکتها میباشد، با استفاده از این عملگر، میکروسوئیچ قادر به شناسایی وضعیتهای مختلف مانند حضور و یا عدم حضور یک جسم، موقعیت یابی پایان مسیر یک وسیله و ... می باشد و بر اساس موقعیت کنتاکتهای آن تغییر وضعیت میدهد و مدار را کنترل می کنند.
( کاربردهای لیمیت سوئیچ )
لیمیت سوئیچها (میکروسوییچ) بهدلیل استحکام، سهولت در نصب و عملکرد قابلاعتماد، کاربردهای مختلفی دارند که میتوان برای مثال به ماشینهای برش، نوارهای نقاله، ماشینهای تراش خودکار، جرثقیلها و بالابرها و بهطورکلی در اکثر ماشینهایی که کنترل حرکت ابعادی در آنها موردنیاز است اشاره کرد.عمدتاً لیمیت سوئیچها با یک رله کنترلی، یا یک کنتاکتور و یا بهعنوان ورودی در یک PLC مورداستفاده قرار میگیرد.
لیمیت سوئیچهای پارس فانال در اشکال و اندازههای مختلف نظیر فشاری ساده ، اهرم دار، آنتنی ، غلطکی و فنری جهت کاربردهای مختلف در صنعت وجود دارد.
نقد و بررسی
لیمیت سوئیچ (میکروسوییچ دکمهای) مدل 101 پارس فانال MODEL:PFB101
برق وصنعت مهدی 02133965200 - 02133922092 - 09121768027
(مشخصات کلی)
- نام محصول : میکروسوئیچ(لیمیت سوئیچ)
- کد محصول : PFB-101
- برند محصول : پارس فانال PARS FANAL
- نوع عملکرد : دکمهای
- تیپ بدنه : 100
- جنس بدنه : پلاستیک پلی امید 6.6
- درجه حفلظت : IP-65
- تعداد کنتاکت : 2 کنتاکت
- وضعیت کنتاکتها : 1 کنتاکت باز (NO) + اکنتاکت بسته (NC)
- ولتاژ کاری : 220VAC
- فرهانس : HZ 50-60
- شرکت سازنده : تولید شده پارس فانال
- کشور سازنده : ایران
- ضمانت : 24 ماه گارانتی تعویض

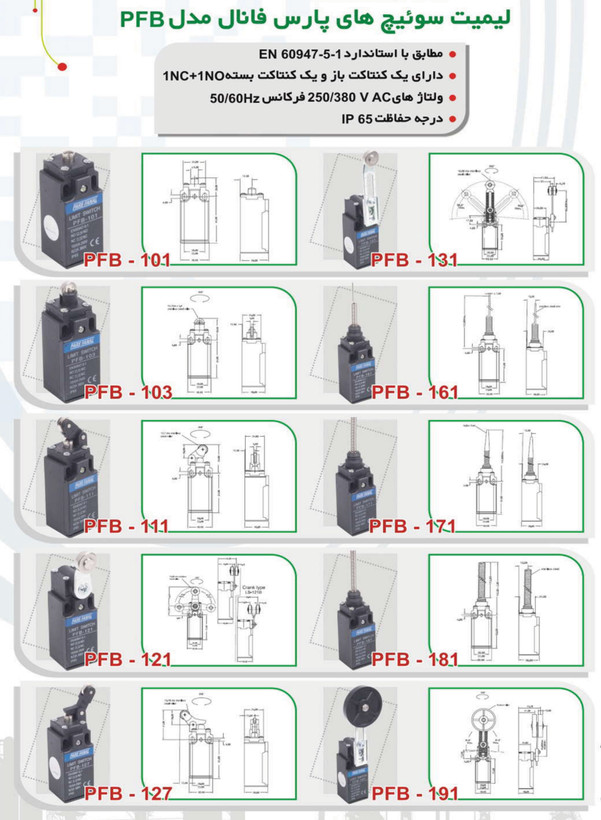

جهت دریافت کاتالوگ محصولات پارس فانال کلیک کنید
(کاربرد لیمیت سوئیچ_میکروسوئیچ پارس فانال مدل PARS FANAL PFB-101)
در اکثر تجهیزات و ماشین آلات صنعتی از این نوع میکروسوئیچ استفاده میشود .اساسا میکروسوئیچها یک نوع کلیدفرمان میباشند که وظیفه فرمان قطع و وصل جریان برق در مدارات الکترونیکی را دارند .نحوه عملکرد این میکروسوئیچ ها بدین صورت است که تا زمانیکه فشار روی شاسی(دکمه) میکروسوئیچ قرار گرفته عمل قطع و یا وصل برق صورت میگیرد و بعد از اینکه فشار از روی شاسی برداشته میشود معکوس حالت اول جریان وصل یا قطع می شود .
میکروسوئیچ ها معمولا دارای ۳ پایه میباشند که یکی از پایهها با نام COM ( مشترک ) مشخص شده و دو پایه دیگر با نامهای NC (کنتاکت بسته ) و NO (کنتاکت باز ) نام گذاری شدهاند .

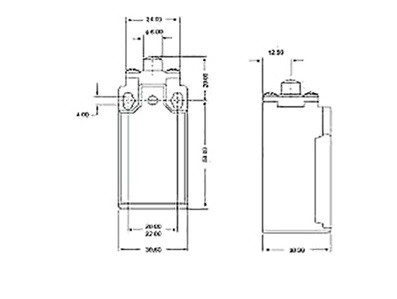

( ابعاد میکروسوئیچ 101 پارس فانال )
(در هنگام خرید لیمیت سوئیچ باید به چه نکاتی توجه کرد)
- نوع لیمیت سوئیچ (میکروسوئیچ) نسبت به کاربری و عملکرد ( رگلاژی، دکمهای، اهرمی ، قرقره ای ، فشاری …)
- شکل ظاهری و ابعاد نسبت به مکان مورد استفاده
- جنس بدنه نسبت به محیط کاری و محل نصب
( نحوه عملکرد میکروسوئیچها)
-
زمانیکه یک شیئ با عملگر (اهرم ، دکمه ، قرقره ، فنر و ....) لیمیت سوئیچ برخورد میکند، میکروسوئیچ عمل نموده و کنتاکتهای آن تغییر وضعیت میدهند. این عمل می تواند قطع یا وصل جربان الکتریکی را انجام دهد.
این نوع کلیدها در انواع و اشکال مختلف ساخته میشوند که از آن جمله میتوان به انواع فشاری، رکلاژی، غلطکی، فنری و سوزنی اشاره کرد.
در شکل های زیر نحوه عملکرد دو نوع از لیمیت سوئیچ ها نشان داده شده است:
استفاده از میکرو سوئیچها به دلیل راحتی در نصب، قیمت مناسب ، دقت (مقاوم در برابر نویزهای الکتریکی) و ... طرفداران زیادی دارد اما این محصول دارای معایبی نیز میباشند مانند فرسوده شدن قسمت مکانیکی متحرک آنها , عمر کوتاهتر کنتاکتها نسبت به سنسورهای غیر تماسی.
