دستهبندی: کنتاکتور
برچسبها :
ضمانت: ٢سال گارانتی تعویض
تعداد کنتاکت: ٢ کنتاکت کمکی ١باز+١بسته
نام محصول: کنتاکتور ٩ آمپر پارس فانال
کد محصول: PFC-9
کنتاکتور ۹ آمپر پارس فانال مدل PFC9 - کنتاکتور سه فاز 4 کیلووات پارس فانال
PFC-9_220VAC_4/5KWPARS FANAL
برند:پارس فانال
گارانتی 24 ماهه شرکت پارس فانال
مشخصات
ضمانت
٢سال گارانتی تعویض
تعداد کنتاکت
٢ کنتاکت کمکی ١باز+١بسته
نام محصول
کنتاکتور ٩ آمپر پارس فانال
کد محصول
PFC-9
کیلووات
۴/۵ کیلووات
تعداد پل
٣پل
توضیحات
کنتاکتور ۹ آمپر پارس فانال مدل PFC-9
برق و صنعت مهدی 02133965200 - 02133922092 - 09121768027
مناسب برای راه اندازی الکتروموتورهای سه فاز ۴۰۰ولت تا حداکثر ۴ کیلو وات یا ۵/۵ اسب میباشد.
(ولتاژ بوبین)
ولتاژ تحریک بوبین این کنتاکتور ۲۲۰ ولت AC میباشد.
در صورت نیاز نیز میتوان بوبین این کنتاکتور را تعویض نمود.
(ویژگی های کنتاکتور)
همانطور که در قسمت اول توضیح دادیم، این کنتاکتور برای راه اندازی الکتروموتورهای سه فاز(۴۰۰ ولت)حداکثر تا ۴ کیلووات یا ۹ آمپر میباشد.
سه ترمینال (سیمگیر) در قسمت بالا برای ورودی و سه ترمینال(سیمگیر) در قسمت پایین این کنتاکتور تعبیه شده،همچنین ۱کنتاکت باز و ۱کنتاکت بسته در کنار این کنتاکتور میباشد که در صورت نیاز مورد استفاده قرار میگیرند.
ترمینال (سیمگیر)A1 و A2 برای ورودی ولتاژ بوبین این کنتاکتور میباشد که در قسمت بالایی کنتاکتور قرار دارد. یکی از معایب کنتاکتورهای پارس فانال همین مورد میباشد که فقط در یک قسمت (قسمت بالا) ترمینال بوبین وجود دارد که در برخی موارد مونتاژ کار را با مشکل فضا و استفاده بیشتر از سیم مواجه میکند.
(شکل ظاهری)
جنس بدنه این کنتاکتور از پلاستک فشرده میباشد که در برابر گرما و ضربه مقاومت بالایی دارد،در کنار کنتاکتور حفره ای وجود کارد که برای اضافه کردن کنتاکنت اضافه میباشد. در قسمت روی کنتاکتور برامدگیی وجود دارد که برای استفاده از تایمربادی و کنتاکنت کمکی است.
در قسمت زیر کنتاکتور ،فنر فلزی میباشد که وقتی کنتاکتور روی ریل نصب میشود این فنر باعث فیکس شدن و محکم شدن کنتاکتور میشود.
نقد و بررسی
کنتاکتور 9 آمپر پارس فانال مدل PFC-9
برق و صنعت مهدی 02133965200 - 02133922092 - 09121768027
کنتاکتور9 آمپر پارس فانال مدلPFC-9 ؛قابلیت راه اندازی الکتروموتورهای سه فاز 400 ولت حداکثر 4 کیلووات را دارد؛ این رنج کنتاکتور یکی از پرمصرفترین کنتاکتورهای صنعت برق و تابلو سازی میباشد.
ولتاژ بوبین این محصول 220 ولت AC با فرکانس 50 هرتز میباشد. لازم به ذکر است که بوبین این کنتاکتور قابلیت تعویض با ولتاژهای دیگر را دارد.این محصول قابلیت نصب روی ریل های 35 میلیمتری و پیچ شدن روی بدنه تابلوهای برق را دارد.جهت حفاظت این کنتاکتور از بیمتال های مدل PFR-22 استفاده میشود.

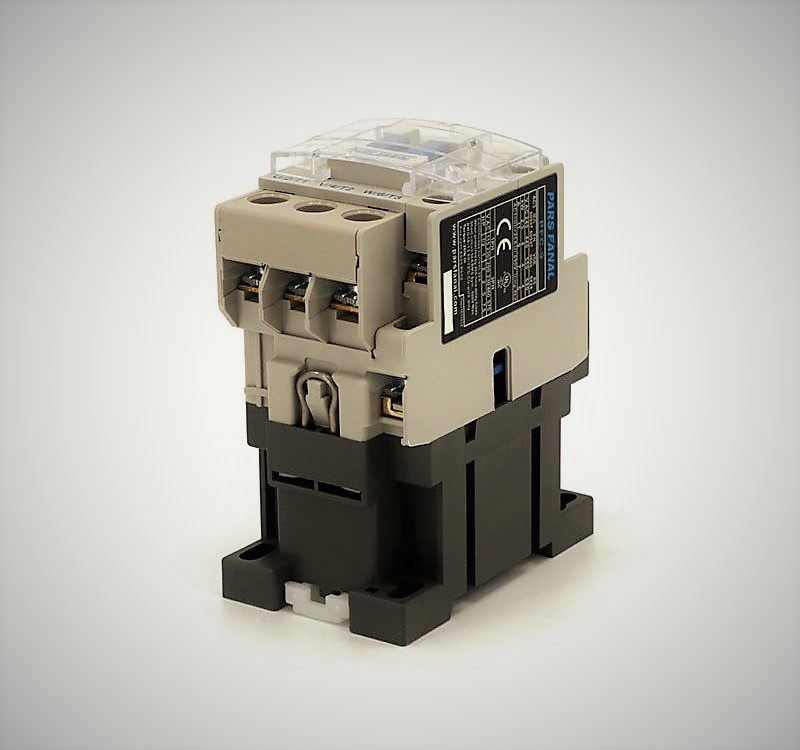

شکل ظاهری و جنس کنتاکتور
جنس بدنه این محصول از پلاستیک فشرده میباشد که در برابر حرارت و گرما بسیار مقاوم بوده.پلاتین های ثابت و متحرک این کنتاکتور از جنس مس آبکاری شده میباشد تا بخوبی انتقال جریان را انجام دهد تمامی پیچ ها ؛مهره ها و واشر ها از فولاد آبکاری شده هستند تا در برابر رطوبت هوا مقاوم باشند.

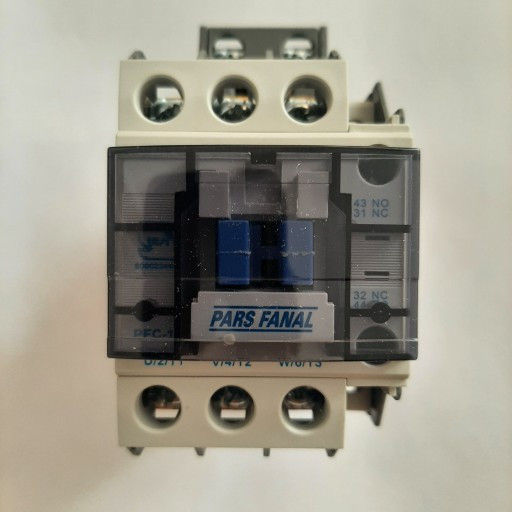

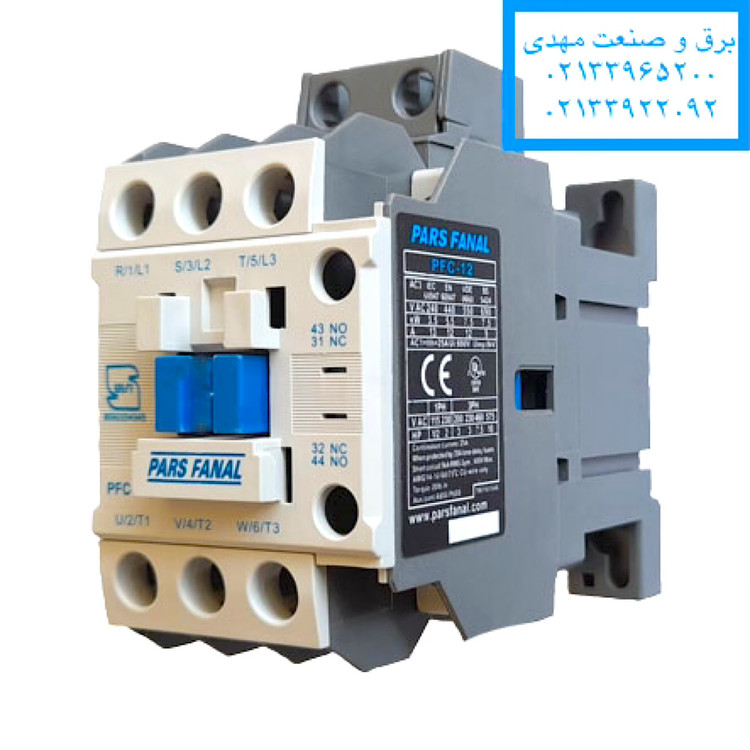

سه ترمینال ورودی در قسمت بالا و سه ترمینال قدرت خروجی برای اتصال موتور در قسمت پایین کنتاکتور وجود دارد؛ در طرف راست این محصول دو کنتاکت باز و بسته(1NO+1NC) روی هم قرار دارد که در صورت نیاز (مثالا جهت خودنگه دار بوبین) از آنها استفاده میشود. درقسمت رویی محصول یک برآمدگی آبی رنگ وجود دارد که با سوییچینگ کنتاکتور بالا و پایین میرود ؛ در ضمن اتصال کنتاکت کمکی اضافه در این مکان نیز صورت میپذیرد. یک فنر فلزی قوی در زیر کنتاکتور بکار رفته است که به فیکس شدن و محکم شدن کنتاکتور روی ریل کمک میکند.
کنتاکتور 9 آمپر پارس فانال ساخت ایران بوده و تحت لیسانس شرکت فانال آلمان مطابق با استانداردIEC60947 تولید میشود؛ تمامی محصولات شرکت پارس فانال دارای نشان استاندارد ایران و 24 ماه گارانتی تعویض میباشند.
به طور کلی کیفیت بالا و قیمت مناسب این محصول سبب شده رقیب سرسختی برای نمونه های مشابه داخلی و خارجی خود باشد.
استفاده از این محصول به اقتصاد کشور و حمایت از کالای ایرانی کمک بسیار زیادی میکند.
