ترموستات دیجیتال 400 درجه مدل MMX-400P میکرومکس سایز 96*96
برق و صنعت مهدی 02133965200 - 02133922092 - 09121768027
آدرس: تهران-خیابان لاله زار-پاساژ بازارصنعت-پلاک001

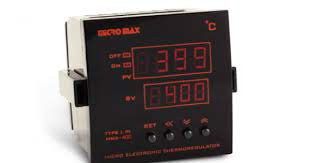

(ترموستات 400 درجه میکرو)
ترموستات دیجیتالی مدل MMX-400PI میکرومکس دارای محدوده اندازه گیری و تنظیم درجه حرارت 50- تا 400 درجه سانتیگراد با دقت 1 درجه سانتی گراد می باشد. این محصول دارای دو ردیف نمایشگر دیجیتال جهت نمایش دما و درجه حرارتی تنظیمی می باشد.

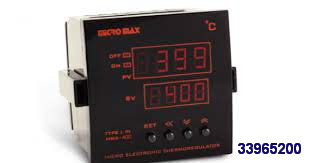

(ترموستات دیجیتال 400درجه مدل MMX-400PI میکرومکس)
آشنایی با پارامترهای ترموستات:
SP (SET POINT) : درجه حرارت تنظیم شده
PI : تناسبی هوشمند
PV : درجه حرارت موجود
Dif: پسماند حرارتی
Offset : جهت تصحیح خطاهای محیطی
وظیفه و تعریف هر پارامتر:
سیکل cycle
زمان سیکل مجموع زمانهای قطع و وصل میباشد که نسبت به زمان قطع به زمان وصل توسط برنامه هوشمند میکروپروسسوری داخل دستگاه تعیین می شود.
offset
پارامتر Offset برای تصحیح خطاهای محیطی موجود مانند خطای ترموکوپل، خطای اختلاف دمای نوک ترموکوپل با محیط مورد نظر و سایر خطاها در نظر گرفته شده است به همین دلیل توصیه میشود که همواره Offset روی صفر تنظیم گردد مگر در مواردی که از میزان خطای موجود کاملا مطمئن باشید. در این حالت مقدار Offset در تمام رنج بر روی قرائت های دما موثر خواهد بود.
حالت ON-OFF
در این حالت پارامتر Cycle را روی ON/OFF تنظیم نمایید. پسماند مورد نظر را نیز توسط پارامتر dif از 0 الی 60 درجه تنظیم نمایید. بدین ترتیب با بالا رفتن درجه حرارت رله خروجی در نقطه SP (نقطه تنظیم Set Point) قطع می گردد. با پایین آمدن درجه حرارت در نقطه SP-dif وصل شده و با بالا رفتن دوباره حرارت تا نقطه SP وصل می ماند. در نتیجه رله خروجی همواره در زیر نقطه SP-dif وصل و در بالای نقطه SP قطع می باشد. در فاصله بین این دو نقطه رله خروجی از حالت قبلی خود پیروی می کند.
حالت PI
در حالت PI (تناسبی هوشمند) رله خروجی دستگاه در درجه حرارت پایین تر از SP-dif به صورت دائم وصل و در درجه حرارت بالاتر از SP به صورت دائم قطع می باشد. در این فاصله دمایی یعنی بین درجه حرارت SP-dif تا SP رله خروجی مدتی قطع و مدتی وصل می باشد که حاصل جمع زمان های قطع و وصل یک Cycle می باشد که می توان مقدار آن را توسط پارامتر Cycle از 4 ثانیه الی 240 ثانیه تنظیم نمود. نسبت زمان وصل به قطع توسط برنامه هوشمند داخلی بصورت تناسبی تنظیم می شود تا سیستم با دقت کافی در نقطه SP ثابت بماند. با تنظیم دقیق مقدار زمان Cycle و پسماند حرارتی dif می توان سیستم را تنها با یک درجه خطا در حول نقطه تنظیم ثابت نگه داشت. به طور مثال می توان برای هیترهای الکتریکی مانند دستگاه های تزریق پلاستیک جهت تنظیم دقیق، زمان Cycle را بین 4 الی 16 ثانیه و درجه حرارت dif را بین 3 الی 10 درجه تنظیم
با کلید(انتخاب>>)هر یک از پارمترهای مورد نیاز( sp, dif, Offset,Cycle , … )را انتخاب نموده و پس از تغییر، بافشردن دکمه Setبه حافظه دائمی منتقل نمایید. دقت شود در هر تغییردکمه Setدر انتها فشرده شود تا تغییرات در حافظه دائمی ثبت گردد.
با فشار دادن همزماندو کلید ^ و ˅ به مدت 5 ثانیهدستگاه در حالت قفل کلید( LOCK )قرار گرفته و در صورتیکه این عمل دوباره تکرار شود به حالتUnlockرفته و کلیدها فعال می شوند. حالت قفل کلید و یا باز بودن کلید در حافظه دائمی ثبت خواهد شد.
(ویژگی های ترموستات میکروپروسسوری 50- تا 400 میکرومکس)
میزان دقت : 1 درجه سانتی گراد
دارای 2 ردیف نمایشگر جهت نمایش درجه حرارت تنظیمی و درجه حرارت محیط
قابلیت تنظیم OFFSET از 20- تا 20 درجه سانتی گراد
مجهز به سیستم قفل برای کلید ها
(ابعاد)
ترموستات دیجیتال 400 درجه مدل MMX-400P میکرومکس سایز 96*96
برق و صنعت مهدی 02133965200 - 02133922092 - 09121768027
آدرس: تهران-خیابان لاله زار-پاساژ بازارصنعت-پلاک0011
(ترموستات چیست)
ترموستات یک تجهیز الکتریکی میباشد که وظیفه آن کنترل کردن دما در فضای بسته به صورت خوکار میباشد، معمولاً آن را به دستگاههای گرم یا سرد ساز متصل میکنند؛ تا با قطع و وصل دستگاه، آن فضا را در دمای تنظیم شده ثابت نگه دارد. هنگامی که دما به نقطه تنظیم برسد، ترموستات مدار برقی دستگاه را قطع میکند و وقتی دما ۳ الی ۵ درجه از نقطه تنظیم پایینتر رود، دوباره مدار را وصل میکند و دستگاه روشن میشود. ترموستات ممکن است به روشهای مختلفی ساخته شود و ممکن است از انواع سنسورها برای سنجش دما استفاده کند.که یکی از این مدل ها ترموستات های دیجیتالی ساخت شرکت میکرومکس میباشد.
(ترموستات 400 درجه میکرو)
ترموستات دیجیتالی مدل MMX-400PI میکرومکس دارای محدوده اندازه گیری و تنظیم درجه حرارت 50- تا 400 درجه سانتیگراد با دقت 1 درجه سانتی گراد می باشد. این محصول دارای دو ردیف نمایشگر دیجیتال جهت نمایش دما و درجه حرارتی تنظیمی می باشد.

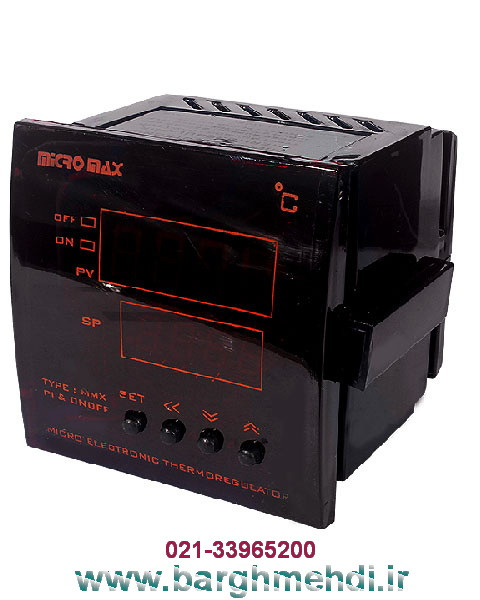

(طرز کار ترموستات میکرومکس)
با کلید(انتخاب>>)هر یک از پارمترهای مورد نیاز( sp, dif, Offset,Cycle , … )را انتخاب نموده و پس از تغییر، بافشردن دکمه Setبه حافظه دائمی منتقل نمایید. دقت شود در هر تغییردکمه Setدر انتها فشرده شود تا تغییرات در حافظه دائمی ثبت گردد.
با فشار دادن همزماندو کلید ^ و ˅ به مدت 5 ثانیهدستگاه در حالت قفل کلید( LOCK )قرار گرفته و در صورتیکه این عمل دوباره تکرار شود به حالتUnlockرفته و کلیدها فعال می شوند. حالت قفل کلید و یا باز بودن کلید در حافظه دائمی ثبت خواهد شد.
(ابعاد)
