رله کنترل فاز بدون نول میکرومکس مدل MT-110-X
برق و صنعت مهدی 02133965200 - 02133922092 - 09121768027
آدرس: تهران-خیابان لاله‌زار-پاساژبازارصنعت-پلاک 0011
(معرفی محصول)

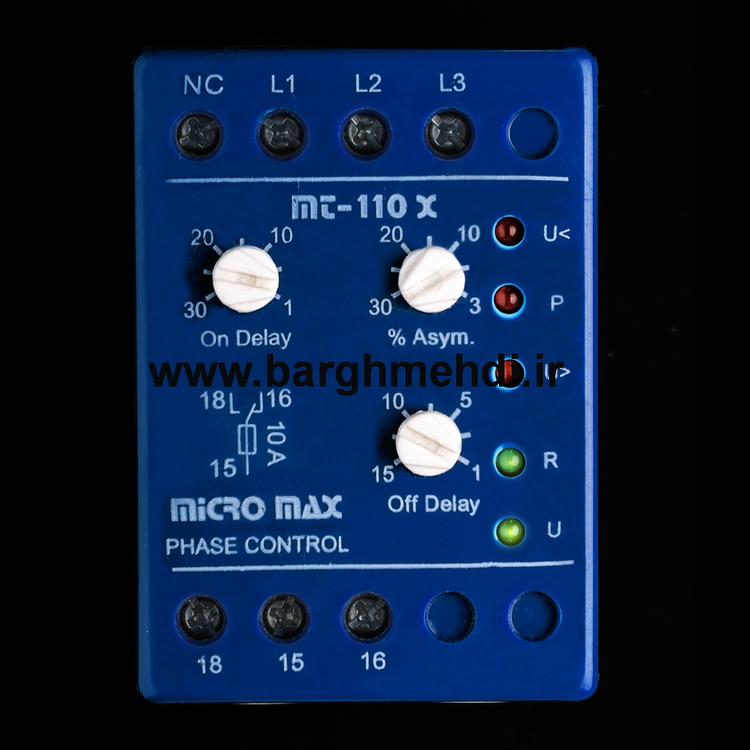

رله کنترل فاز بدون نول مدل MT-110-X یکی از تجهیزات حفاظتی تولید شده شرکت میکرومکس میباشد که کاربرد زیادی در صنعت برق و تابلوسازی دارد. این محصول جهت حفاظت الکتروموتورها در برابر اختلالات شبکه، تشخیص قطع یک یا دوفاز، تشخیص تغییر توالی فازها، حساسیت در برابر عدم تقارن ولتاژ سه‌فاز مورد استفاده قرار میگیرد.
شرکت میکرومکسیکی از تولید کنندگان انواع رله و تجهیزات حفاظتی از جمله کنترل‌فاز میباشد که با استفاده از مواد اولییه مرغوب و دانش روز مهندسین داخلی توانسته جایگاه مطلوبی بین دیگر تولیدکنندگان داششته باشد، همچنین کنترل فاز بدون نول مدل MT-110-X از کیفیت مطلوب، دقت بالا و عملکرد مناسبی برخوردار است و میتوان از این رله برای حفاظت الکتروموتورها و مدارهای حساس استفاده کرد.
تمامی محصولات میکرومکس دارای1 سال ضمانت و خدمات پس از فروش می باشد.

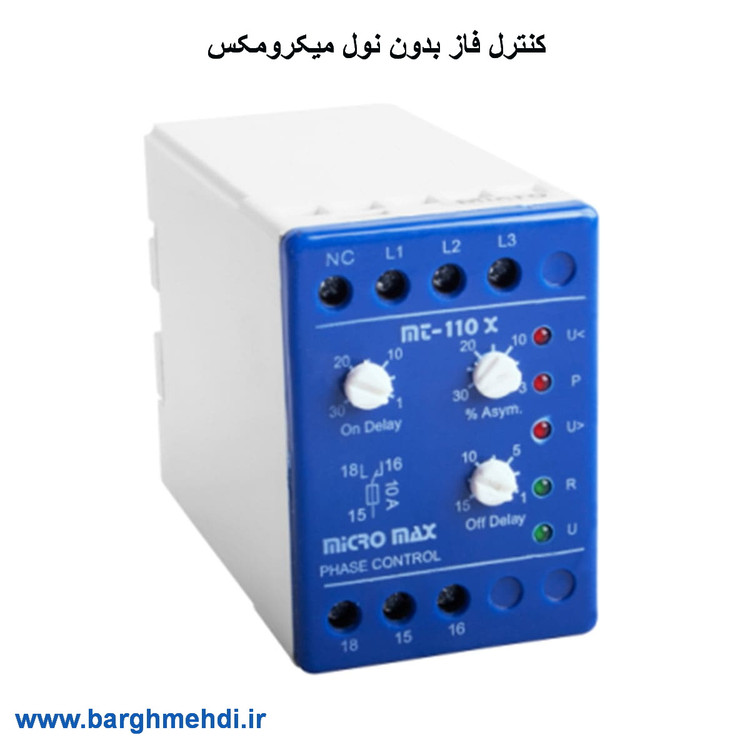

(کنترل فاز میکرومکس مدل MT-110-X)
کنترل فاز مدل MT-110-X دارایسه پیچ تنظیممیباشد که در قسمت زیر به وظیفه آنها اشاره میکنیم:
پیچ تنظیم (%ASYM): وظیفه این ولوم(پیچ) تعیین درصد عدم تقارن ولتاژ فاز ها میباشد. که از 3 الی 30 درصد قابل تنظیم میباشد.
در بیشتر مواقع حساسیت بین 15 الی 20 درصد مناسب میباشد.در موتورهایی که ولتاژ برگشتی زیادی دارند میتوان از حساسیت 5% استفاده نمود و در صورتیکه عدم تقارن ولتاژ موجود در شبکه مزاحم عمل رله باشدمیتوان از حساسیت های 25% الی 30% استفاده نمود.
پیچ تنظیم OFF DELAY : وظیفه این ولوم تعیین مدت زمان قطع شدن رله در هنگام بروز خطا میباشد.
یعنی بعد از چه مدت زمان هنگام بروز خطا رله مدار را قطع کند.
پیچ تنظیم ON DELAY : پیچ تنظیم زمان انتظار در مواقعی که خطایی رخ میدهد یا مدار برای اولین بار روشن میشود.
(نشانگرها)
>U :این نشانگر زمانی روشن میشود که افزایش ولتاژ رخ دهد.
P : این نشانگر زمانیکه جابجایی فاز و عدم تقارن بین فازها صورت بگیرد روشن میشود.
U> :زمانیکه کاهش ولتاژ رخ دهد و ولتاژ بیشتر از حد مجاز افت پیدا میکند این نشانگر روشن میشود.
U :زمانیکه برق شبکه وصل باشد این نشانگر روشن میشود.
R :این نشانگر زمانی روشن میشود که رله خروجی وصل باشد و کنترل فاز در حالت عادی میباشد.
(ابعاد واندازه)
(طریقه نصب)
کنترل فاز بدون نول میکرومکس دارای سه ترمینال با نام های L1 , L2 , L3 میباشد که برای ورودی سه فاز میباشد. بعد از وصل شدن سه فاز به این ترمینال‌ها درصورت مناسب بودن ولتاژها و صحیح بودن ترتیب فازها نشانگر U روشن میشود و بعد از زمان انتظار با روشن شدن چراغ Rکنتاکت 15 از کنتاکت 16 قطع و به کنتاکت 18 وصل میشود که در این لحظه خروجی‌ها شروع به کار میکنند.
(تست کردن کنترل فاز)
برای تست کنترل فاز چند روش وجود دارد که یکی از معمول ترین روش‌ها ، روش زیر است.
برای تست کردن کنترل فاز و اطمینان از صحت تنظیم رله میتوان هنگام کارکرد موتور با قطع کردن یکی از فیوزها، شبکه را دوفاز کرد و عملکرد رله کنترل فاز را مشاهده نمود.
(ویژگی‌های کنترل فاز بدون نول MT-110-X )
- حفاظت الکتروموتورها در مقابل اختلالات شبکه
- تشخیص قطع یک یا دو فاز ، تشخیص تغییر توالی فازها
- حساسیت در برابر عدم تقارن ولتاژ سه فاز
برق و صنعت مهدی نمایندگی فروش محصولات میکرومکس

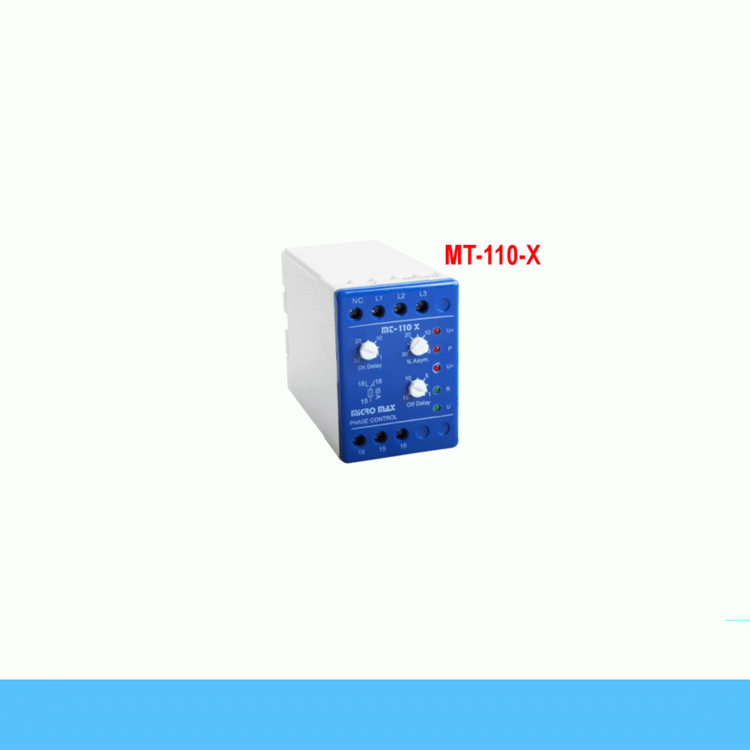

رله کنترل فاز بدون نول میکرومکس مدل MT-110-X
برق و صنعت مهدی 02133965200 - 02133922092 - 09121768027
آدرس: تهران-خیابان لاله‌زار-پاساژبازارصنعت-پلاک 0011
(کنترل فاز چیست)
رله کنترل فاز یا به اصطلاح"کنترل فاز" یکی از تجهیزات حفاظتی در صنعت برق میباشد که وظیفه آن حفاظت الکتروموتورها،مدارهای فرمان،تجهیزات برقی و... در برابر افزایش یا کاهش ولتاژ،جابجایی فازها،عدم تقارن بین فازها میباشد.
کنترل فازها در دو مدلتکفاز و سه فاز تولید میشوند که مدل سه‌فاز به دو نوع نول دار و بدون نول تقسیم میشوند.
کنترل فاز میکرومکس مدل MT-110-X از نوع بدون نول میباشد که از حساسیت و دقت عملکرد بالایی برخوردار است.
(طریقه نصب کنترل فاز بدول نول میکرومکس)
ترمینالهای L1,L2,L3 برای ورودی سه فاز میباشد، ترمینالهای شماره 15 و 18 با شستی استپ کنتاکت بیمتال یا کنترل بار بصورت سری در مدار تغذیه بوبین کنتاکتور قرار میگیرد. زمانیکه که نشانگر Pروشن شود بدین معنا میباشد که فازها جابجا بسته شده‌اند و میبایست جای دوفاز را بر روی کنترل فاز تعویض کرد تا کنترل فاز عملکرد عادی خود را شروع نماید.
